T63 鋼筋套筒拉拔試驗怎么判合格？斷于母材還是斷于接頭？拉力值看哪個？——鋼筋套筒廠家恒翔

T63 鋼筋套筒進場后，現場取樣做單向拉伸試驗（俗稱拉拔試驗）是驗收的必經環節。但很多施工人員甚至部分質檢員，對拉拔試驗的合格判定標準搞不清楚 —— 有人說 "鋼筋斷了就合格"，有人說 "套筒沒斷就合格"，還有人說 "拉力到了就行，斷在哪無所謂"。這些說法都不準確。拉拔試驗的合格判定有明確的標準，特別是T63 高強套筒連接的高強鋼筋，判定邏輯和普通鋼筋還有所不同。本文把拉拔試驗的合格判定標準講清楚。

一、先明確兩個基礎數值

在講判定標準之前，先明確兩個基礎數值，這是判定的基準：

第一個數值：鋼筋母材的抗拉強度標準值。 這是鋼筋本身的力學性能指標，由鋼筋牌號決定。比如 HRB400 鋼筋的抗拉強度標準值是 540MPa，HRB500 是 630MPa，HRB630（也就是T63 高強鋼筋）是 790MPa。這個數值是規定的，是鋼筋必須達到的最低抗拉強度。

第二個數值：接頭的抗拉強度要求值。 按照《鋼筋機械連接技術規程》JGJ 107-2016，接頭的抗拉強度要求是鋼筋母材抗拉強度標準值的 1.1 倍。這個 1.1 倍的系數，是為了保證接頭的承載力不低于鋼筋母材，實現 "等強度連接"—— 接頭要比鋼筋本身還結實，這樣結構受力時破壞先發生在鋼筋上，而不是接頭上。

以 HRB630 鋼筋為例，母材抗拉強度標準值是 790MPa，那么T63 鋼筋套筒接頭的抗拉強度要求值就是 790×1.1=869MPa。這就是行業內常說的 "雙標準"—— 鋼筋要達到 790MPa，接頭要達到 869MPa，兩個標準都要滿足。

二、兩種破壞形式，判定標準不同

拉拔試驗中，試件的破壞形式有兩種：一種是鋼筋母材被拉斷（斷在套筒以外的鋼筋段，套筒完好），另一種是接頭處破壞（套筒斷裂、螺紋滑脫、鋼筋從套筒中拔出等）。兩種破壞形式的合格判定標準不同，不能一概而論。

情況一：鋼筋母材被拉斷，套筒完好。 這種情況下，判定合格的標準是：斷裂時的實測拉力值≥鋼筋母材抗拉強度標準值（HRB630 為 790MPa）。也就是說，只要鋼筋在 790MPa 以上才被拉斷，不管斷在什么位置（只要不是接頭處），都判定鋼筋和套筒都合格。

為什么這種情況只要求達到母材標準值，而不是 1.1 倍？因為破壞發生在鋼筋母材上，說明接頭的承載力高于鋼筋母材（接頭沒壞，鋼筋先斷了），已經實現了等強度連接。這時候鋼筋的實測抗拉強度只要達到國家標準的最低要求（790MPa），就說明鋼筋本身合格，接頭自然也合格。

情況二：接頭處破壞（套筒斷裂、螺紋滑脫、鋼筋拔出等）。 這種情況下，判定合格的標準要嚴格得多：接頭的實測抗拉強度必須≥鋼筋母材抗拉強度標準值的 1.1 倍（HRB630 為 869MPa），才判定合格。如果接頭在 869MPa 以下就破壞了，不管套筒斷沒斷、螺紋滑沒滑，都判定不合格。

?為什么接頭處破壞的要求更高？因為接頭處破壞說明接頭的承載力低于或接近鋼筋母材，沒有實現等強度連接。為了保證接頭在任何情況下都不先于鋼筋破壞，規范要求接頭處破壞的實測強度必須達到母材標準值的 1.1 倍，留有足夠的安全儲備。

三、I 級接頭還有一個特殊要求：斷于母材

上面說的是通用的合格判定標準，適用于所有等級的接頭。但對于I 級接頭一般都要求達到 I 級接頭），還有一個特殊要求：在拉拔試驗中，破壞位置應出現在鋼筋母材段，而不是接頭處。

也就是說，I 級接頭的理想狀態是 "鋼筋斷了，套筒沒事"—— 這證明接頭的承載力確實高于鋼筋母材，實現了真正的等強度連接。如果 I 級接頭的試件在接頭處破壞（哪怕拉力值達到了 869MPa），嚴格來說也不符合 I 級接頭的性能要求，因為 I 級接頭要求破壞必須發生在鋼筋母材上。

不過在實際工程驗收中，對于現場取樣的接頭試件，如果接頭處破壞但實測抗拉強度≥母材標準值的 1.1 倍，一般也可以判定為合格（滿足強度要求），但如果設計文件明確要求 I 級接頭且要求斷于母材，則必須滿足斷于母材的要求。具體以設計文件和監理要求為準。

四、現場取樣和試驗的幾個注意事項

了解了判定標準，再說說現場取樣和試驗中容易出問題的幾個地方：

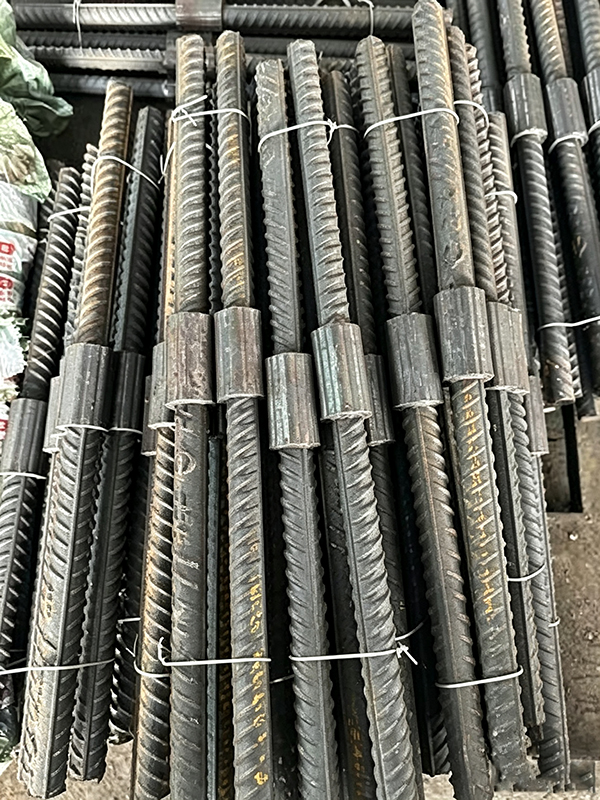

一是取樣要真實隨機。 拉拔試驗的試件須在工程現場已安裝好的接頭中隨機截取，不能特意加工 "合格試件" 送檢。特意加工的試件絲頭質量好、扭矩到位，當然能通過，但代表不了現場實際施工質量。監理一般會見證取樣過程，所以現場施工質量必須實打?qū)崳荒鼙e幸心理。

二是試件長度要夠。 拉拔試件的長度要滿足試驗機夾持要求，一般為 500-600mm（兩端各留出足夠的夾持長度，中間是接頭）。如果試件太短，試驗機夾不住，或者夾持段離接頭太近，會影響試驗結果。取樣前要和試驗室確認試件長度要求。

三是試驗加載速度要符合規范。 拉拔試驗的加載速度不能太快，太快會導致鋼筋和接頭來不及變形，測得的強度值偏高（"應變速率效應"）。規范要求加載速度控制在一定范圍內（一般為 0.5kN/s 或按應變控制），確保試驗結果準確。試驗時要提醒試驗室按規范速度加載。

四是 3 個試件的判定規則。 每批取 3 個試件，如果 3 個都合格，該批評為合格。如果有 1 個不合格，再取 6 個試件復檢（加倍復檢），復檢全部合格則該批評為合格；復檢中仍有不合格，則該批評為不合格，必須全部返工。

FAQ 問答

Q1：拉拔試驗中，套筒斷了但拉力值到了 869MPa，算合格嗎？A：按照通用判定標準，接頭處破壞但實測抗拉強度≥母材標準值的 1.1 倍（HRB630 為 869MPa），可以判定為強度合格。但如果設計文件要求 I 級接頭且要求斷于母材，則不符合 I 級接頭的性能要求，因為 I 級接頭要求破壞位置出現在鋼筋母材段。具體以設計文件和監理要求為準。

Q2：3 個試件中有 1 個不合格，是不是整批都不合格？A：不是。按照規范，3 個試件中有 1 個不合格時，應再取 6 個試件進行加倍復檢。復檢的 6 個試件全部合格，則該批評為合格；復檢中仍有不合格，則該批評為不合格，必須全部返工處理。所以第一次有 1 個不合格還有復檢機會，不是直接整批報廢。

Q3：現場取樣的試件，鋼筋母材本身不合格（拉力低于 790MPa），算套筒的問題嗎？A：不算。如果拉拔試驗中鋼筋母材在低于 790MPa 時就斷了，說明鋼筋本身的抗拉強度不達標，是鋼筋的質量問題，不是套筒的問題。這種情況下應追溯鋼筋的質量，檢查鋼筋的出廠質量證明文件和進場復驗報告，確認鋼筋是否合格。套筒的接頭性能判定是基于鋼筋母材標準值的，鋼筋本身不合格不能用來判定套筒不合格。
