自鎖式鋼筋套筒施工安裝全流程：從鋼筋處理到鎖緊驗收的標準做法

自鎖式鋼筋套筒以免套絲、快安裝著稱，但 "快" 不等于 "隨便"，安裝質量直接關系到接頭性能。很多施工人員覺得自鎖式套筒 "插進去擰緊就行"，不按規范操作，結果出現夾片未夾緊、鎖緊不到位、鋼筋插入深度不夠等問題，導致接頭檢測不合格。小編將在這篇文章中將自鎖式套筒的施工安裝全流程講清楚，從鋼筋處理到最終驗收，每一步都有標準做法，供各位施工人員以及監理參考。

一、施工前準備：材料、工具、技術交底

正式安裝前，要做好三項準備工作：

1. 材料進場檢驗。 自鎖式鋼筋套筒進場時，要核對產品合格證、出廠檢驗報告、型式檢驗報告是否齊全，報告中的產品型號、規格、適用鋼筋牌號是否與工程實際一致。然后檢查外觀質量：鋼筋套筒主體無裂紋、砂眼、折疊等缺陷；自鎖夾片無變形、無裂紋，防滑齒牙清晰完整；鎖緊螺母（或鎖緊套）螺紋完好，能順暢擰動。還要檢查套筒規格是否和鋼筋直徑匹配 ——Φ25 的套筒只能配 Φ25 的鋼筋，不能混用。

2. 工具準備。 自鎖式套筒的安裝工具比直螺紋套筒簡單得多，主要包括：

• 砂輪切割機（用于鋼筋端頭切平）；

• 角磨機（用于打磨鋼筋端頭的飛邊毛刺，可選）；

• 記號筆（用于安裝后做標記，防止漏擰）；

• 鋼卷尺（用于檢查鋼筋插入深度）。

3. 技術交底。 安裝前要對施工人員進行技術交底，講清楚自鎖式套筒的工作原理、安裝步驟、質量要求、驗收標準。特別是要強調：不能因?yàn)樽枣i式套筒安裝簡單就馬虎操作，每一步都要按規范執行。交底后要讓施工人員試裝幾個接頭，確認掌握操作要點后再批量施工。

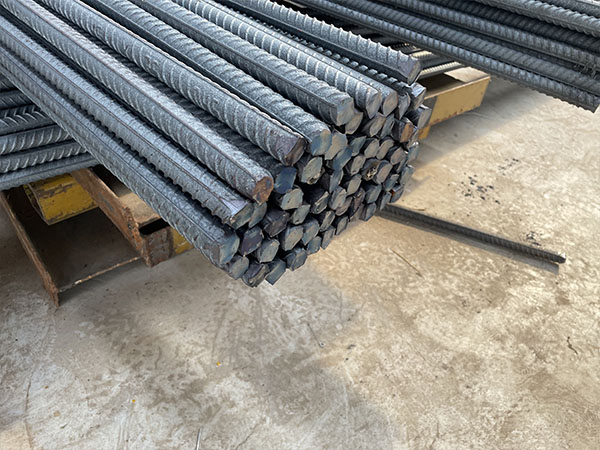

二、鋼筋端頭處理：切平是第一步

雖然自鎖式套筒不需要套絲，對鋼筋端頭質量的要求比直螺紋套筒低，但端頭處理仍然是不可忽略的第一步：

1. 端頭切割。 鋼筋端頭應使用砂輪切割機切割，保證端面基本平整。和直螺紋套筒不同，自鎖式套筒對端面垂直度的要求沒有那么嚴格，輕微的斜口（不超過 5 度）是可以接受的，因?yàn)閵A片的咬合能適應一定的偏差。但嚴重的馬蹄形、凹凸不平還是會影響夾片的均勻咬合，應盡量避免。嚴禁用氣割切割端頭 —— 氣割的高溫會使鋼筋端部產生熱影響區，力學性能不均勻，而且端面熔渣掛渣嚴重，影響夾片咬合。切斷機切割的端頭有明顯的擠壓變形和飛邊，也不建議直接使用，最好用砂輪切割機重新切平。

2. 端頭清理。 切割后的鋼筋端頭，如果有飛邊、毛刺、卷邊，用角磨機輕輕打磨平整。鋼筋端頭表面的鐵銹、油污、混凝土殘渣也要清理干凈 —— 鐵銹和油污會降低夾片和鋼筋之間的摩擦系數，影響夾持力；混凝土殘渣會墊在夾片和鋼筋之間，導致夾片咬合不實。清理方法：鐵銹用鋼絲刷打磨，油污用抹布蘸清洗劑擦拭，混凝土殘渣用鏨子剔除。

3. 端頭標記（可選）。 對于插入深度有嚴格要求的套筒，可以在鋼筋端頭上用記號筆畫一條插入深度標記線，安裝時鋼筋插入到標記線位置即可，確保插入深度準確。插入深度一般為套筒長度的 1/2 左右（兩端鋼筋各插入一半），具體以廠家提供的安裝說明為準。

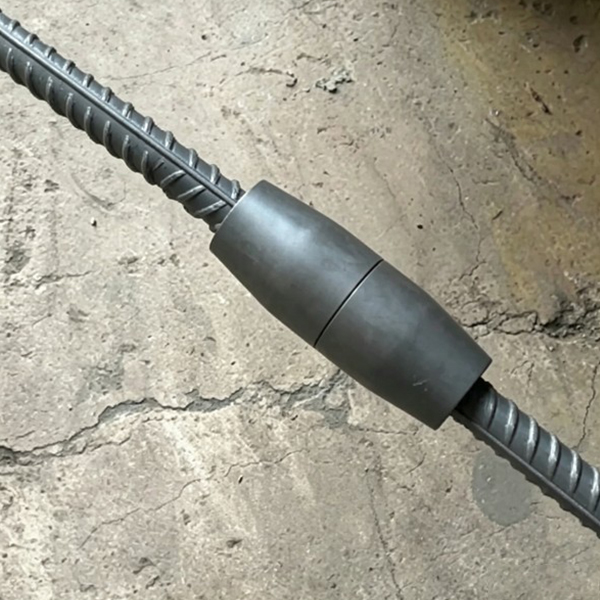

三、套筒安裝：插入、對中、鎖緊

這是自鎖式套筒安裝的核心步驟，不同結構形式的套筒安裝方法略有不同：

自鎖式鋼筋套筒套筒的安裝方法：

1. 將鎖緊螺母先擰回套筒主體的端部（留出足夠的插入空間）；

2. 將第一根鋼筋的端頭插入套筒的一端，插入到規定深度（一般到套筒中部的限位位置）；

3. 將第二根鋼筋的端頭從另一端插入套筒，同樣插入到規定深度，確保兩根鋼筋在套筒內基本對頂（或達到規定的間距）；

4. 檢查兩根鋼筋是否同軸、是否有明顯歪斜，如有偏差調整后再鎖緊；

5. 擰緊鎖緊螺母，螺母推動自鎖夾片沿錐面向前滑動并徑向收縮，夾緊鋼筋。擰緊到規定扭矩（或聽到廠家設計的 "咔嗒" 鎖緊提示音）即完成；

6. 用記號筆在接頭處做標記。

?

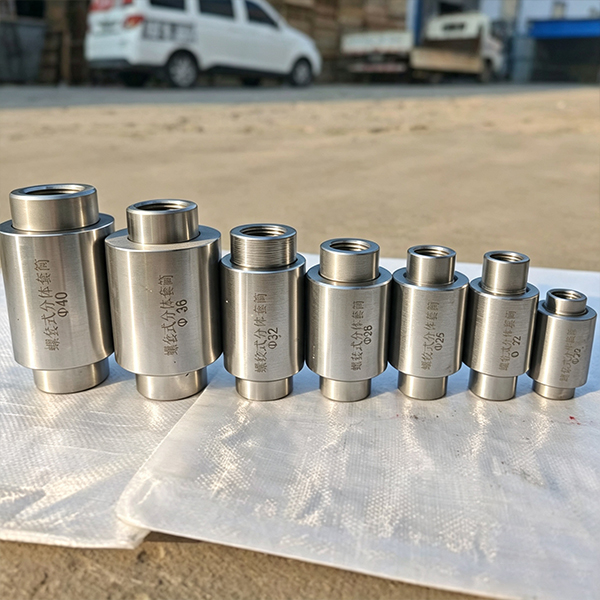

雙螺套式分體套筒的安裝方法：

1. 先將兩個子螺套（小螺套）分別擰在兩根鋼筋的絲頭上（注意：雙螺套式套筒的鋼筋需要加工絲頭，這是和純自鎖式套筒的區別）；

2. 將母螺套（大螺套）穿過其中一根鋼筋的絲頭；

3. 將兩根鋼筋對接，然后回旋母螺套，使母螺套同時與兩端的子螺套螺紋嚙合，完成連接；

4. 擰緊到規定扭矩，做標記。

不管是哪種結構形式，安裝時都要注意幾個共性要點：

• 鋼筋插入深度要夠：插入太淺，夾片咬合面積不足，夾持力不夠，容易滑脫；

• 鋼筋要對中同軸：鋼筋歪斜會導致夾片受力不均，一側夾緊一側松動，影響接頭性能；

• 鎖緊要到位：鎖緊螺母或鎖緊套必須擰到 / 推到規定位置，不能憑手感 "差不多就行"，鎖緊不到位等于白裝；

• 不能漏裝夾片：整體式自鎖套筒的夾片是預裝在套筒內的，安裝前要檢查夾片是否齊全、有無脫落；分體式的夾片（或半圓筒體）要安裝到位。

四、質量檢查與驗收

安裝完成后，要進行質量檢查，確保每個接頭都合格：

1. 外觀檢查（全數檢查）。 每個接頭都要檢查：套筒和夾片無裂紋、無損傷；鎖緊螺母 / 鎖緊套已到位（可以通過標記線或位置判斷）；鋼筋插入深度合適（兩端插入深度基本一致，無明顯的一端深一端淺）；鋼筋無明顯歪斜。

2. 標記檢查（全數檢查）。 每個接頭安裝后都應有明顯的標記（如用記號筆畫一條線），無標記的接頭視為漏擰，必須重新檢查并補做標記。這是防止漏擰的有效手段，特別是在大批量施工中。

3. 扭矩抽檢（按比例抽檢）。 對于有扭矩要求的自鎖式套筒，用扭矩扳手抽檢接頭的鎖緊扭矩，抽檢比例不低于 10%，且不少于 10 個。扭矩值應符合廠家提供的安裝扭矩值對照表。扭矩不足的接頭要重新擰緊，扭矩過大的要檢查是否有部件損傷。

4. 拉力試驗（按批抽檢）。 按照《鋼筋機械連接技術規程》JGJ 107-2016，每 500 個接頭為一批，不足 500 個也按一批計，每批隨機截取 3 個試件做單向拉伸試驗。合格標準：接頭抗拉強度≥鋼筋母材抗拉強度標準值的 1.1 倍，且破壞位置宜出現在鋼筋母材段。3 個試件全部合格則該批評為合格；有 1 個不合格則加倍復檢（再取 6 個），復檢全部合格則合格，仍有不合格則該批評為不合格，全部返工。

鋼筋套筒廠家恒翔生產的自鎖式鋼筋套筒，出廠前經過嚴格的質量檢驗，包括外觀檢查、尺寸檢驗、夾片咬合性能檢驗、鎖緊扭矩測試、拉力試驗等，確保產品質量穩定。恒翔隨貨提供完整的產品合格證、出廠檢驗報告和型式檢驗報告，以及詳細的安裝操作說明書（包含安裝步驟、扭矩值、插入深度、驗收標準等）。恒翔可提供現場安裝指導和技術培訓，幫助施工人員掌握自鎖式套筒的安裝要點，避免常見的安裝錯誤。對于分體式、雙螺套式等特殊型號，恒翔配套提供專用安裝工具，確保安裝質量。

FAQ 問答

Q1：自鎖式套筒安裝時，鋼筋端頭需要切得很平嗎？A：不需要像直螺紋套筒那樣嚴格切平。自鎖式套筒對鋼筋端頭的要求相對較低，端面基本平整即可，輕微的斜口（不超過 5 度）和小的飛邊是可以接受的，因?yàn)閵A片的咬合能適應一定的偏差。但嚴重的馬蹄形、大面積熔渣掛渣（氣割造成的）還是會影響夾片均勻咬合，應盡量避免。建議用砂輪切割機切割端頭，不要用氣割。

Q2：自鎖式套筒安裝后，怎么判斷鎖緊到位了？A：有幾種判斷方法：一是扭矩法，用扭矩扳手檢查，達到廠家規定的扭矩值即為到位；二是位置法，有些套筒設計有鎖緊標記線，鎖緊螺母或鎖緊套到達標記線位置即為到位；三是聲音法，有些套筒設計有 "咔嗒" 鎖緊提示音，聽到提示音即為到位。具體采用哪種方法，以廠家提供的安裝說明為準。不管哪種方法，安裝后都要做標記，防止漏擰。

Q3：自鎖式套筒的夾片咬壞了鋼筋表面，影響鋼筋性能嗎？A：不影響。自鎖式套筒的夾片內表面有防滑齒牙，鎖緊時齒牙會咬合鋼筋表面，產生輕微的壓痕或咬痕，這是正常現象 —— 正是這些咬痕提供了摩擦力和咬合力，確保夾持可靠。這些壓痕的深度很淺（一般不超過 0.5mm），不會影響鋼筋的有效截面積和力學性能。而且夾片咬合的部位在套筒內部，被套筒包裹保護，不會影響鋼筋的耐久性。
