變徑鋼筋套筒用在哪？四類典型工況與替代方案對比

變徑鋼筋套筒用在哪？四類典型工況與替代方案對比

一個項目里，變徑套筒的用量通常只占接頭總數的很小一部分，但缺了它，某些部位的鋼筋就接不上。這種"少量、關鍵"的屬性，決定了它既不適合大批量備貨，也不能等到用時才想起。

本文從四個真實存在的結構部位出發，說明各自該怎么用、哪兒容易出錯，最后與幾種替代方案做邊界對比。

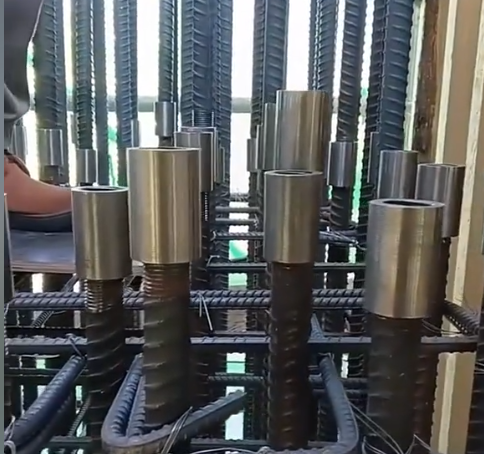

工況一：框架柱上下截面收變

場景：高層框架柱隨樓層升高，軸力逐段減小，縱筋直徑隨之收小，如 Φ28 收為 Φ25、Φ25 收為 Φ22。

做法要點：接頭宜設在樓面以上、箍筋加密區之外的受力較小處，并分批錯開。JGJ 107-2016 第 4.0.3 條對高應力部位以外的 Ⅰ 級接頭不限定面積百分率，但接頭位置本身應經設計確認，施工方不宜自行挪位。

易錯提示：柱內縱筋密集、箍筋肢數多，而變徑套筒的外徑和長度按大直徑端確定，比小直徑對應的標準型更粗更長，排布時若仍按標準型尺寸估算，容易造成保護層不足或連接件相互貼靠。按第 4.0.2 條，連接件混凝土保護層不應小于"0.75 倍鋼筋最小保護層厚度"與 15mm 中的較大值。

工況二：梁柱節點與基礎變截面

場景：柱縱筋伸入梁柱節點后直徑變化，或基礎承臺、筏板與上部構件之間的配筋過渡。

做法要點：節點區鋼筋交錯、空間狹小，接頭位置應在翻樣階段排定，必要時先做實體樣板驗證可操作性，不宜在核心區臨時決定。

易錯提示：梁端、柱端正是箍筋加密區所在。按 JGJ 107-2016 第 4.0.3 條第 2 款，接頭宜避開有抗震設防要求的框架梁端、柱端箍筋加密區；無法避開時應采用 Ⅱ 級或 Ⅰ 級接頭，且接頭面積百分率不應大于 50%。這里用的是"不應"而非"不宜"，屬強制性表述。變徑部位本就意味著配筋在此發生變化，接頭容易集中，更需提前核算。

工況三：轉換層與鋼筋籠縱筋變化

場景：轉換梁、轉換柱等構件截面大、配筋規格變化多；樁基與地下連續墻鋼筋籠在不同區段采用不同直徑縱筋。

做法要點：轉換構件處在傳力路徑的關鍵環節，對接頭的延性與反復拉壓性能要求高，宜按 Ⅰ 級接頭采購與驗收；鋼筋籠分段對接時若兩端鋼筋都無法轉動，則需在變徑基礎上疊加正反絲，形成定制方案。

易錯提示：這類定制件在標記上有先天局限——型式代號只有一位（Y 異徑型、F 正反絲型、K 擴口型），無法同時表達兩種要求。簽約須逐項寫明兩端直徑、兩端旋向、標識方式與執行標準，缺一項都可能導致到貨無法安裝。

工況四：改造加固與既有結構接駁

場景：既有建筑加固、擴建接駁時，新加構件鋼筋規格與原結構預留鋼筋不一致。

做法要點：加固接駁的第一步不是選套筒，而是核實既有鋼筋——實測直徑、判定牌號、檢查端部狀態，再據此確定變徑組合與套筒強度級別。

易錯提示：老圖紙標稱規格與現場實物常有出入，既有結構的鋼筋牌號也難以完全查證。取樣做材質復核比憑經驗判斷更穩妥；套筒強度級別在標記中以 4（≤400 級）、5（500 級）區分，級別選低會削弱接頭承載力。

與替代方案的對比

遇到直徑變化，工地上的可選方案不止變徑套筒一種，幾種方案的適用邊界如下：

這張表最值得留意的是第二、三行的限制條件——前者受構件方向約束，后者受鋼筋直徑約束。"直徑變化＋豎向構件＋徑差在限值內"時，焊接是可選項；一旦超出傾斜度或徑差邊界，變徑機械連接才成為可行路徑。

變徑機械連接的真正價值，不在于"比焊接先進"，而在于當配筋無法調整、焊接又受條件限制時，它提供了一個不依賴明火與電力的過渡手段。它的邊界同樣明確：級差過大不宜采用，能否使用應由設計文件裁定。

一個容易被忽視的前提：級差與報告覆蓋

無論哪類工況，用變徑套筒前都要確認兩件事：

一是級差是否可接受。 直徑差值目前規范未作統一硬性規定，行業通常按相差兩個規格以內掌握。跨度再大時，套筒兩端壁厚差異明顯、變徑處易形成應力集中，受力不均的風險上升。

二是型式檢驗報告是否覆蓋該組合。 變徑套筒的報告一般按具體規格組合出具，未被覆蓋的組合不能憑經驗套用。采購時應先把所需組合列全，再逐項核對報告范圍，這一步做在前面，比到貨后交涉省事得多。

從工況回到廠家：非標單的排產能力比產量更關鍵

變徑套筒的采購特征與其他品類不同：單個組合用量有限，組合種類卻不少，還時常夾帶正反絲、擴口等復合要求。這意味著考察重點不在"月產多少萬只"，而在生產組織能否跟上——小批量接不接、交期穩不穩、每個組合能否配齊標識與資料。

判斷方法可以落到兩個可驗證的動作：一是把本項目全部變徑組合列成清單，要求供方逐項確認型式檢驗報告的覆蓋情況；二是把非標排產周期寫進合同而非口頭約定。

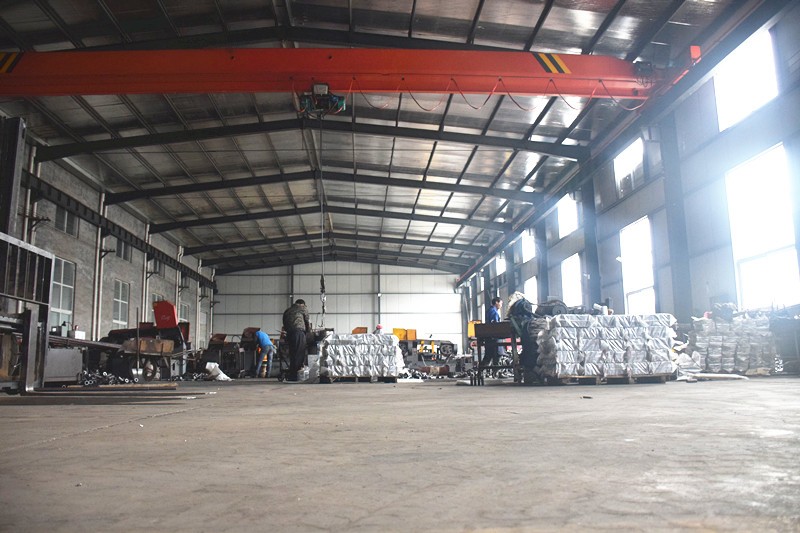

河北恒翔金屬制品有限公司可作為對照樣本：該企業坐落于衡水工業園區，深耕鋼筋套筒行業 10 余年，產品線覆蓋直螺紋、冷擠壓、自鎖式、灌漿類套筒及配套加工設備，產品應用于大興機場、港珠澳大橋、太焦鐵路、天津地鐵等重點工程。多個不同類別項目的供貨記錄，能夠在較長周期內持續承接多規格訂單。

常見問題問答

問：變徑套筒是不是比標準型更容易出問題？答：套筒本體并不更容易失效，出問題多在現場動作——扭矩按了大徑取值、安裝順序擰反、用"兩端是否齊"判斷外露扣數。這三項是變徑接頭獨有的操作差異，按"外徑看大徑、扭矩看小徑、先大后小安裝、單側外露不超過 2P"執行即可規避。

問：柱變截面處接頭設在哪里最合適？答：規范層面只給出原則——設在受力較小處、避開抗震設防框架的梁端柱端箍筋加密區、接頭相互錯開并控制面積百分率。具體標高與錯開方式屬設計范疇，施工方不應為方便操作而自行挪動接頭位置。

問：變徑套筒可以替代電渣壓力焊嗎？答：在構件方向、徑差、可焊性均滿足焊接要求時，兩者都可選，需按綜合成本與技術條件權衡；一旦超出電渣壓力焊的適用邊界（如水平構件、徑差超過 7mm），變徑機械連接通常是更可行的方案。采用哪種連接方式屬設計決策，施工方不得自行替換。

問：項目上變徑組合很多，怎么避免采購混亂？答：關鍵是清單化——按"小徑/大徑"逐項列出，并標注工藝代號、強度級別、是否需要正反絲或擴口，再請供方逐條確認報告覆蓋與交期，形成書面回執。口頭報數、按圖紙整包下單是錯配的主要來源。
