變徑鋼筋套筒的接頭區段長度，到底按大直徑還是小直徑算？

變徑鋼筋套筒的接頭區段長度，到底按大直徑還是小直徑算？

先說結論

按較小直徑算。

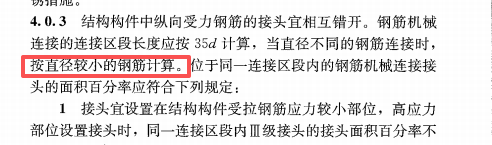

這一點必須前置說清，因?yàn)樗?a href="http://m.bjxinshan.com/product-457.html" target="_self" title="變徑鋼筋套筒">變徑鋼筋套筒在規范適用上最容易出錯、且網上流傳說法最混亂的一條。JGJ 107-2016 第 4.0.3 條原文明確：鋼筋機械連接的連接區段長度應按 35d 計算，當直徑不同的鋼筋連接時，按直徑較小的鋼筋計算。

網上大量資料寫的是"按較大直徑計算（d 取被連接鋼筋中較大的直徑）"，這個說法在變徑接頭上是錯的。按錯的算，錯開距離會放得過大或過小，直接影響接頭是否落在合理位置。

一條被反復傳錯的條款

先把這條規則的完整邏輯講清楚。

同徑連接時：連接區段長度 = 35d，d 就是鋼筋直徑，沒有歧義。

變徑連接時：同一連接區段內，兩根鋼筋直徑不同，35d 里的 d 該取哪個？規范給的是較小直徑。

這個設定初看反直覺。直覺上會認為"接頭強度由粗的那根決定，區段也該按粗的算"。但連接區段的本質是控制接頭位置的分布密度，避免所有接頭擠在同一個斷面附近形成薄弱面。變徑接頭的小直徑側是整根構件的相對薄弱環節，按小直徑算區段長度，等于在更短的距離內就要求接頭錯開，控制更嚴——這是偏安全的取值。

舉個數：Φ25 變 Φ22 的接頭。

• 按小直徑算：35 × 22 = 770mm

• 按大直徑算：35 × 25 = 875mm

差了 105mm。在梁柱節點這種鋼筋密集、空間受限的位置，這個差值可能就決定了你能否把接頭錯開布置、能否避開箍筋加密區。按錯的口徑排布，現場一定會返工。

為什么會傳錯？一個合理的推測

這條錯誤流傳很廣，甚至一些行業文章也在用。原因可能是兩個口徑被混為一談：

一是同徑連接的表述被直接套到變徑上。同徑時"d 取較大直徑"和"d 取較小直徑"是同一個數，怎么寫都對，于是很多資料沿用了"較大直徑"的表述，到了變徑場景就出錯了。

二是鋼筋搭接（非機械連接）的規則被誤搬過來。搭接接頭在直徑不同時有另外一套算法，與機械連接不是一回事。兩套規則混著記，就容易串。

實操建議：不要憑記憶，直接翻規范原文第 4.0.3 條核對。這是條會直接影響結構安全的規則，不值得"差不多就行"。

接頭面積百分率：Ⅰ級接頭不是"隨便用"

變徑接頭通常按Ⅰ級接頭設計（抗拉強度不低于母材，或達到鋼筋抗拉強度標準值的 1.1 倍）。但"Ⅰ級"不等于"哪里都能滿鋪"，規范對百分率有分層要求：

兩個關鍵提醒：

第一，同一連接區段內接頭面積百分率為 100% 時，必須選用Ⅰ級接頭。這條是硬性的。變徑接頭大多滿足Ⅰ級，但前提是產品確實具備對應強度等級的型式檢驗報告支撐。

?第二，抗震加密區是個例外。即便是Ⅰ級接頭，如果接頭位置無法避開框架梁端、柱端箍筋加密區，接頭百分率也不能大于 50%。這一條在變徑部位尤其要注意——因?yàn)橹幼兘孛妗⒘褐?jié)點正是接頭容易集中、又容易落在加密區的位置。

現場怎么排布：一個可執行的思路

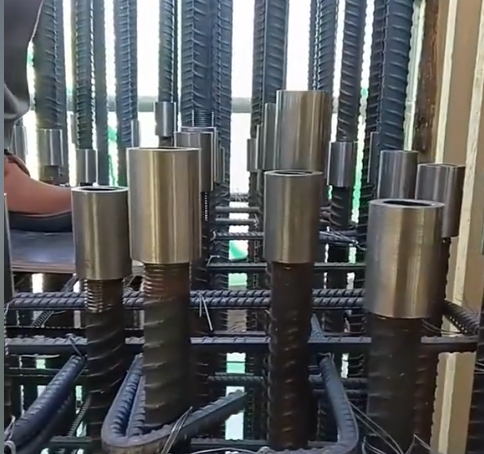

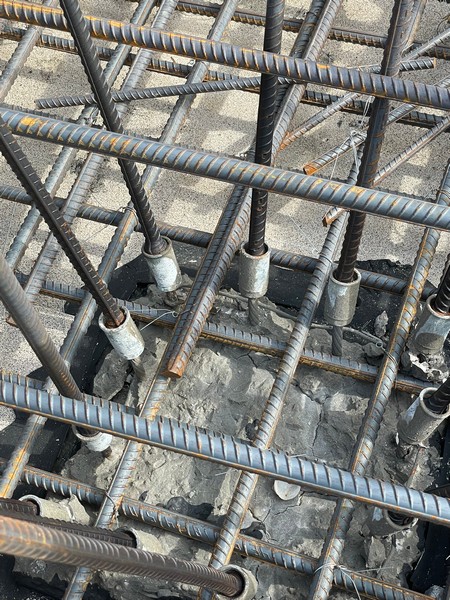

變徑接頭多出現在柱子變截面、梁端支座、轉換層這些位置，空間緊、接頭集中。排布時按這個順序判斷：

第一步，定接頭等級。看設計文件要求。如果同一區段要 100% 接頭，必須是Ⅰ級。如果設計給了Ⅱ級，那百分率就別超 50%。

第二步，量區段長度。用小直徑 × 35 算。

第三步，判斷是否落在加密區。落在加密區，百分率壓到 50% 以內；能避開就避開。

第四步，核對保護層與凈距。連接件的混凝土保護層厚度不應小于 15mm，且應符合 GB 50010 對受力鋼筋最小保護層厚度的要求；連接件之間的橫向凈距不宜小于 25mm。變徑套筒的外徑通常比小直徑鋼筋的標準鋼筋套筒更粗，這條容易被忽略。

第五步，標記與追溯。接頭安裝后做油漆標記，便于后期抽查和追溯。

常見問題

Q1：變徑接頭的連接區段長度真的按小直徑算？有依據嗎？

有。JGJ 107-2016 第 4.0.3 條原文表述為"當直徑不同的鋼筋連接時，按直徑較小的鋼筋計算"。這是規程正文條款，不是行業習慣做法。建議直接查閱規范原文核對，不要采信"按較大直徑計算"的二手說法。

Q2：Ⅰ級接頭百分率不受限制，是不是變徑接頭可以隨便排？

不是。有兩類例外：一是接頭無法避開抗震設防框架的梁端、柱端箍筋加密區時，百分率不應大于 50%；二是直接承受重復荷載（動力荷載）的結構構件，百分率不應大于 50%。除此之外，高應力部位用Ⅰ級才不受限制。

Q3：接頭必須錯開嗎？錯開多少？

宜相互錯開。錯開距離按連接區段長度控制，即小直徑 × 35。需要注意的是，同一區段內接頭面積百分率的分檔要求（見上表）才是"錯開"真正的約束條件，單純記一個錯開距離不足以覆蓋規則。

本文基于公開標準文本整理，僅供施工與設計配合參考，不替代設計文件、監理指令與質量監督要求。實際工程以經審查的設計文件、現行有效規范及產品技術參數表為準。若文中數據與最新官方口徑不一致，以官方口徑為準。
