鐓粗鋼筋套筒是什么？和剝肋直螺紋的區別一次講清

鐓粗鋼筋套筒，是配合鐓粗直螺紋工藝使用的一種鋼筋機械連接套筒。它和普通直螺紋套筒的結構沒有本質區別，都是帶內螺紋的圓柱形鋼套筒，區別在于它對鋼筋端頭的加工要求不同——鋼筋必須先經鐓粗處理，再在鐓粗段上加工螺紋。

在 JGJ 107-2016 的套筒標注規則里，鐓粗直螺紋的工藝代號是 D。看到套筒標記里帶 D，就說明這個套筒是按鐓粗工藝配套使用的。

一、鐓粗直螺紋的原理

先把鋼筋端頭鐓粗，再車螺紋，是這套工藝的核心。

普通剝肋直螺紋的做法是：先把鋼筋表面的橫肋剝掉，然后在比母材更細的截面上滾壓出螺紋。這樣一來，螺紋處的最小截面小于鋼筋原本的截面，形成了截面削弱。

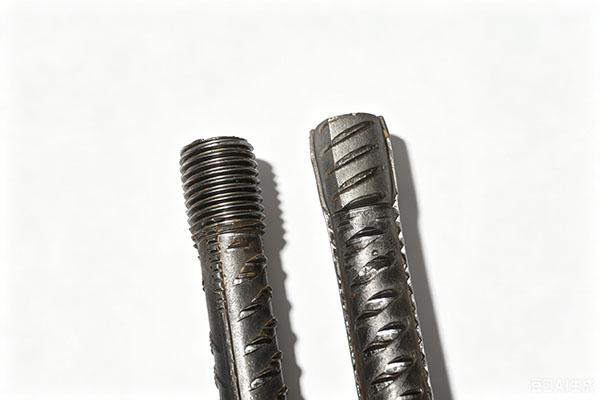

鐓粗直螺紋換了一條路徑：用專用的冷鐓設備把鋼筋端頭擠壓變粗，端頭直徑通常增大 4 到 6 毫米，然后再在這個變粗的端頭上加工螺紋。

這樣處理的結果是，螺紋底部的最小直徑不小于鋼筋母材的直徑，切削后的凈截面仍然大于鋼筋原截面。換句話說，接頭處不再是整根鋼筋上最細的地方，接頭強度和母材強度可以匹配。

這也是"等強連接"這個說法的由來。

二、主要用冷鐓，不用熱鐓

鐓粗分冷鐓粗和熱鐓粗兩種，國內工程實際采用的主要是冷鐓粗。

熱鐓粗的優點是可以消除鐓粗過程產生的內應力，缺點是設備投入高、能耗大，而且加熱會影響鐓粗段鋼筋的力學性能，因此一般不被采用。

冷鐓粗的設備相對簡單，鐓粗機可以在現場加工。但它對鋼筋的延性有要求：延性較低的鋼筋，鐓粗質量不容易控制，可能出現鐓偏或者脆斷。這一點在選擇工藝前要結合鋼筋的實際材質判斷。

三、標注代號怎么看

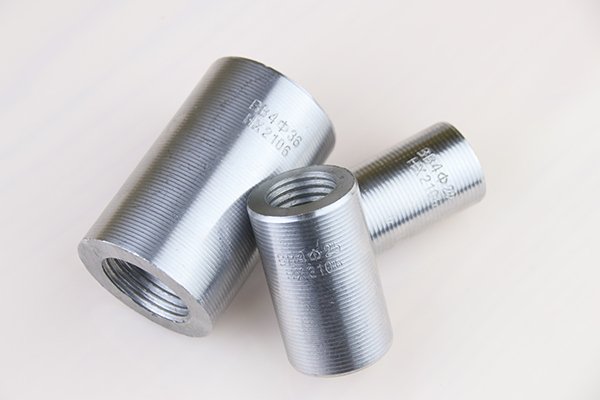

按 JGJ 107-2016 的標記規則，套筒標記由名稱代號、型式代號、主參數代號等部分組成。

名稱代號里，鐓粗直螺紋是 D。其余常見代號是：剝肋滾軋 B，直接滾軋 G，錐螺紋 Z，擠壓 J。

型式代號里，標準型是 B，異徑型是 Y，正反絲型是 F，擴口型是 K。

主參數代號部分，鋼筋屈服強度標準值小于等于 400 的記 4，500 的記 5；后面接鋼筋公稱直徑。

舉例：一個鐓粗直螺紋、擴口型、適配 400 級直徑 40 毫米鋼筋的套筒，標記形式為 DK4 40，后面再接廠家代號和生產批號。

現場拿到套筒，先看標記，能直接確認工藝類型、型式和規格，比憑外觀判斷可靠得多。

四、和剝肋滾軋直螺紋的區別

兩者的差別集中在"先削還是先增"這一步。

剝肋滾軋是先剝后軋，鋼筋端部截面被削弱。有技術資料提到，某些規格的鋼筋在剝肋滾軋后，螺紋齒槽小徑會明顯小于母材直徑，截面削弱幅度可觀。這也是鐓粗工藝被推廣的原因之一。

鐓粗直螺紋是先鐓后車，端部截面被加強，螺紋處凈截面不小于母材。

從施工角度看，剝肋滾軋工序少、設備輕便，現場應用廣泛；鐓粗直螺紋多了鐓粗一道工序，需要專門的鐓粗設備，但接頭性能更有保障。

選擇哪一種，要看設計文件對鋼筋連接性能的要求，以及鋼筋的材質和直徑。不能只按價格或設備方便程度決定。

五、施工中最容易出問題的地方

鐓粗環節的質量控制，比螺紋加工更關鍵。

第一，鐓粗頭不能有橫向裂縫。檢查時發現與鋼筋軸線垂直的橫向裂縫，必須割除后重新鐓粗。

第二，不允許二次鐓粗。已經鐓過一次的鋼筋端頭，如果尺寸不合格，只能切掉重新下料，不能直接再鐓一次。二次鐓粗會改變鋼筋的力學性能。

第三，鐓粗頭與鋼筋軸線的夾角不得大于 4 度。夾角超標說明鐓粗偏心，加工出來的螺紋是偏的，擰進套筒后受力偏心。

第四，下料端面要垂直。鋼筋端部須調直后切割，切口斷面與軸線垂直，不能有馬蹄形或彎曲。端面不垂直會造成絲頭長度不夠，形成虛假絲扣。

六、驗收要求

接頭性能按 JGJ 107-2016 分Ⅰ、Ⅱ、Ⅲ級。Ⅰ級接頭的抗拉強度要求達到被連接鋼筋抗拉強度標準值的 1.10 倍以上，并具有高延性和反復拉壓性能。

現場檢驗按批進行。同一施工條件、同批材料、同等級同規格的接頭，以 500 個為一個驗收批，每批隨機抽取 3 個做單向拉伸試驗。

正式施工前要做工藝檢驗，每種規格的接頭試件不少于 3 個，做單向拉伸試驗。工藝檢驗的作用是驗證"鐓粗設備 + 套絲設備 + 鋼筋"這套組合能不能達到性能要求，三者中任何一個變化，都要重新檢。

常見問答

問：鐓粗鋼筋套筒和普通直螺紋套筒是同一種東西嗎？

套筒本身的結構一樣，都是帶內螺紋的圓柱形鋼套筒，區別在配套的鋼筋端頭加工方式。鐓粗套筒配的是先鐓粗后車螺紋的鋼筋端頭，在 JGJ 107-2016 的標記規則里，這類套筒的名稱代號是 D。買的時候不能只看外觀，要看標記。

問：鐓粗就是把鋼筋砸粗嗎？

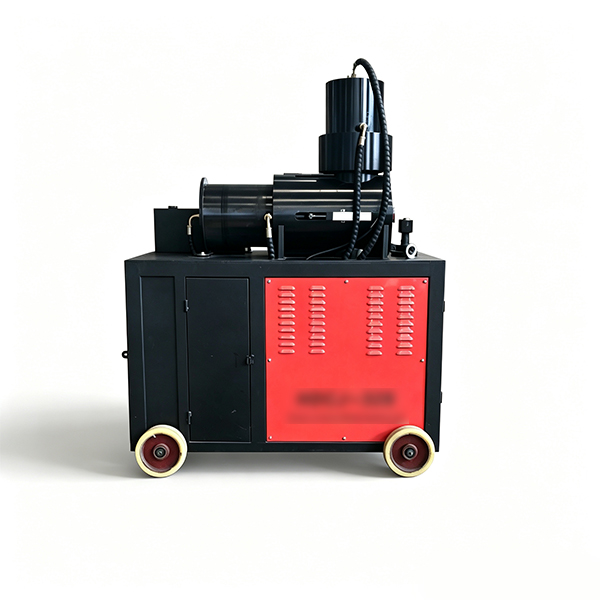

不是靠沖擊，靠擠壓。用專用鐓粗機對鋼筋端頭施加液壓壓力，使其產生塑性變形而變粗，直徑一般增大 4 到 6 毫米。整個過程鋼筋沒有被加熱。

問：冷鐓粗對所有鋼筋都適用嗎？

不是。冷鐓對鋼筋的延性有要求。延性較低的鋼筋，鐓粗質量不容易控制，可能出現鐓偏或脆斷。選擇工藝前要結合鋼筋的實際材質判斷。

問：鐓粗直螺紋的接頭能達到什么等級？

可以達到 JGJ 107-2016 規定的Ⅰ級接頭要求，即抗拉強度不小于被連接鋼筋抗拉強度標準值的 1.10 倍，并具備高延性和反復拉壓性能。具體達到哪一級，以實際檢驗結果為準。
