一、冷擠壓套筒拉拔試驗不合格的行業之痛

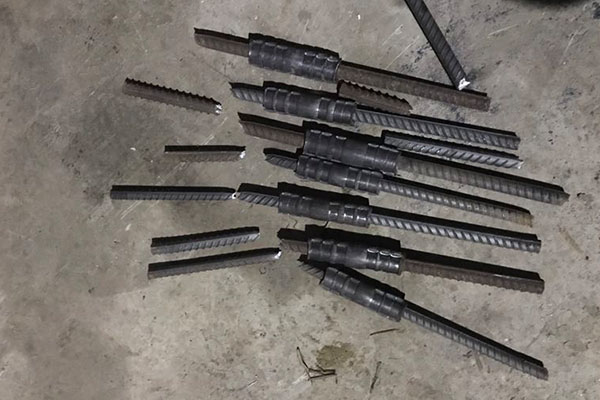

在建筑施工這個領域里，冷擠壓套筒因操作便捷、接頭強度高，被廣泛應用于鋼筋混凝土結構建造中。但是在施工現場，也經常會出現一些問題：冷擠壓套筒進場拉拔試驗不合格、接頭抽檢不達標的案例。以Φ32冷擠壓套筒為例，合格接頭在600MPa拉力下仍保持完整，而不合格產品在200MPa時就會發生脆性崩裂。拉拔試驗一旦判定不合格，不僅整批套筒無法使用，更可能引發結構加固、工期索賠等一系列連鎖反應。
究其根源，冷擠壓套筒拉拔不合格的原因雖復雜，但均可歸結至兩大核心維度：套筒材質與擠壓道次。這一溯源邏輯同樣適用于直螺紋套筒和各類鋼筋套筒的進場質量問題排查。本文圍繞這兩個維度，構建一套“檢測—定位—整改—驗證”的全鏈條排查方案，為施工人員提供解決思路。
二、標準依據：冷擠壓套筒進場檢驗的規范基石
任何質量排查都必須以標準為準繩。冷擠壓套筒的進場檢驗與拉拔試驗，有明確的行業標準體系支撐。
1.《鋼筋機械連接用套筒》JG/T 163-2013
該標準是冷擠壓套筒、直螺紋套筒及錐螺紋套筒等產品的統一規范，適用于連接直徑12mm～50mm的各類鋼筋。除統一要求外，分別對直螺紋套筒、錐螺紋套筒和擠壓套筒規定了特殊技術要求，尤其增加了套筒原材料的選用及性能要求，補充了擠壓套筒原材料力學性能指標。
2.《鋼筋機械連接技術規程》JGJ 107-2016
該規程是鋼筋套筒連接接頭驗收的核心依據，涵蓋接頭性能分級、型式檢驗、現場檢驗與驗收。規程明確規定：當3個接頭試件的抗拉強度均符合要求時，該檢驗批評為合格；若有1個試件不合格，應再取6個試件復檢，復檢中仍有不合格者，則該驗收批全數判定為不合格——這是拉拔試驗不合格處理的法定程序。
三、冷擠壓套筒材質全維度排查方案
鋼筋套筒材質是決定拉拔試驗成敗的第一道關口。材質不合格，后續所有工藝控制都是徒勞。依據JG/T 163-2013，冷擠壓套筒的原材料應選用塑性較好的鋼材，優先采用20號的優質碳素結構鋼。而直螺紋套筒則宜采用45號圓鋼或結構用無縫鋼管。實際生產中，冷擠壓套筒多選用20號鋼。
針對冷擠壓套筒材質，進場排查應聚焦以下環節：
（1）材質證明核查。 每批冷擠壓套筒必須隨附有效材質證明及質保書，核驗牌號、屈服強度、抗拉強度、伸長率等指標是否與設計及標準一致。無證產品，無論價格高低均不得進場。
（2）化學成分復驗。 對來源不明或存疑批次，委托有資質機構進行元素分析，確認是否符合相應鋼號要求。
（3）硬度及力學性能抽檢。 冷擠壓套筒實測受拉承載力不得小于被連接鋼筋受拉承載力標準值的1.1倍。
（4）外觀質量檢查。 材質不良的冷擠壓套筒常伴有裂紋、折疊、分層等表面缺陷，進場時應逐批目視檢查，發現缺陷即判為不合格。
一旦確認冷擠壓套筒材質存疑，立即封存該批次 → 向鋼筋套筒廠家索要完整材質證明及出廠報告 → 委托第三方復驗 → 復驗不合格則整批退貨 → 追溯鋼筋套筒供應商生產源頭，排查同批次產品流向，避免流入其他工地。
四、擠壓道次全維度排查方案

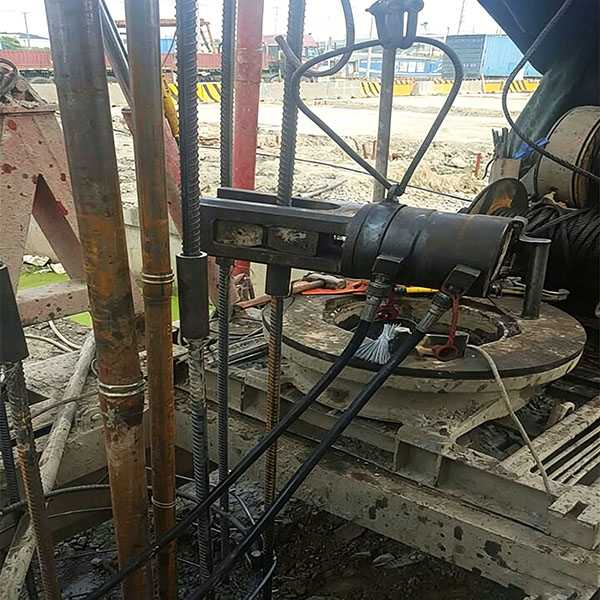

擠壓道次是冷擠壓套筒連接施工的核心工藝參數，直接決定接頭成型質量與拉拔試驗結果。
擠壓道次的標準要求：擠壓道次（壓接道數）直接影響接頭強度與施工效率。道數過多降低工效，道數過少則殘余變形量超標、連接強度不足。行業常規做法為擠壓壓力45～50MPa，擠壓道次6道，且必須從套筒中央逐道向兩端施壓。不同鋼筋規格對應不同道次，具體參數以鋼筋套筒廠家出廠技術文件為準。
（1）壓接道數核查。 現場檢查接頭壓接道數是否與設計一致，杜絕少壓、重壓現象。對照出廠文件或套筒上的壓痕標記進行確認。
（2）壓痕直徑測量。 冷擠壓套筒壓痕處外徑應控制在原外徑的0.80～0.90倍。壓痕直徑通常通過擠壓機壓力表讀數間接控制，壓力表讀數宜為60～70N/mm2（或54～80MPa），具體以設備標定為準。
（3）設備狀態確認。 擠壓設備使用超過半年或累計擠壓5000個接頭后，應該重新標定擠壓力。壓模凹槽出現裂紋或邊緣鈍化后，擠壓深度無法達標，接頭抗拉強度將完全喪失。
發現問題后：立即停止該批次接頭施工 → 對已施工接頭全面檢查并標記 → 對少壓、重壓或壓痕不合格的接頭進行補壓或切除重做 → 校準擠壓設備、更換磨損壓模 → 重新進行工藝檢驗 → 合格后方可恢復后續作業。
五、現場操作中的其他關鍵排查維度
除套筒材質和擠壓道次外，以下因素同樣可能導致拉拔試驗不合格，應納入全維度排查：
鋼筋插入深度控制：操作人員僅憑手感確定鋼筋插入位置，極易導致鋼筋伸入冷擠壓套筒的長度不足。正確做法是在鋼筋端部同時標記“定位標志”和“檢查標志”，兩者相距10～15mm。擠壓完成后，若檢查標志被壓入套筒內部，說明深度合格；若仍外露，則為“壓空”，必須返工。
鋼筋端頭處理：鋼筋端頭呈馬蹄形、彎折或縱肋過高，會影響插入深度與同心度。應采用砂輪切割機下料，確保端面與鋼筋軸線垂直。
壓模匹配：必須按鋼筋直徑選用對應壓模，嚴禁以大壓小。
六、不合格批次處理與追溯流程
當冷擠壓套筒進場拉拔試驗出現不合格時，應嚴格執行以下程序：
第一步：判定與復檢。 按JGJ 107規定，3個試件中有1個抗拉強度不合格時，再取6個試件復檢。復檢仍有不合格，則該批判為不合格。
第二步：批次隔離。 對不合格批次進行物理隔離和醒目標識，嚴禁誤用。
第三步：全維度溯源。 從套筒材質（證明文件、化學成分、力學性能）和擠壓道次（道數、壓痕直徑、擠壓順序、設備狀態）兩大維度逐項排查，定位根本原因。
第四步：整改與驗證。 針對溯源結果采取更換鋼筋套筒供應商、調整工藝參數、更新設備等措施，整改后重新進行進場檢驗和拉拔試驗，合格后方可投入使用。
參考行業標準
《鋼筋機械連接用套筒》JG/T 163-2013
《鋼筋機械連接技術規程》JGJ 107-2016
《帶肋鋼筋套筒冷擠壓連接技術規程》JGJ 108-96
《鋼筋套筒擠壓機》JG/T 145-2002
《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》GB 1499.2
《優質碳素結構鋼》GB/T 699
