#冷擠壓套筒 #冷擠壓套筒漏壓 #冷擠壓套筒返修 #鋼筋冷擠壓套筒 #冷擠壓套筒連接 #冷擠壓套筒施工 #冷擠壓套筒驗(yàn)收 #鋼筋機(jī)械連接 #套筒冷擠壓 #徑向冷擠壓套筒

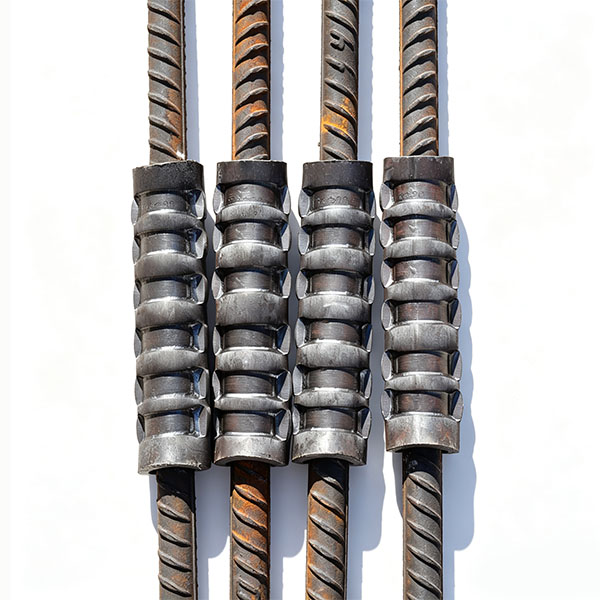

卡尺是冷擠壓套筒連接現(xiàn)場(chǎng)最誠(chéng)實(shí)的裁判。壓痕外徑一量，合格還是不合格，數(shù)字當(dāng)場(chǎng)說(shuō)話。可隔三差五就冒出幾個(gè)量不過(guò)關(guān)的——外徑偏大、壓痕深度不夠，這就是典型的冷擠壓套筒漏壓。

漏壓這事，處理對(duì)了小事一樁，處理錯(cuò)了就是埋在結(jié)構(gòu)里的雷。接頭有效咬合面積不夠，后期荷載一上來(lái)，變形、滑移甚至斷開(kāi)都有可能。但用不著慌，現(xiàn)場(chǎng)冷擠壓套筒漏壓翻來(lái)覆去就三種常見(jiàn)情形，每種都有現(xiàn)成的返修路子。下面直接上方案，照做就能過(guò)關(guān)。

第一種：壓痕深度不夠——補(bǔ)壓，就這么簡(jiǎn)單

問(wèn)題長(zhǎng)什么樣？

冷擠壓套筒壓完后拿卡尺一量，壓痕處外徑偏大，沒(méi)壓到位。規(guī)范要求壓痕處冷擠壓套筒外徑控制在原外徑的0.8到0.9倍之間，你量出來(lái)超出這個(gè)范圍，說(shuō)明咬合力不夠，鋼筋在套筒里頭沒(méi)吃上勁。

為什么會(huì)出現(xiàn)？

要么油壓跟不上，泵站壓力不足；要么壓模用錯(cuò)了規(guī)格，跟冷擠壓套筒不匹配；再就是工人趕工，保壓時(shí)間太短，套筒還沒(méi)變形到位就松手了。

返修方案：直接補(bǔ)壓

補(bǔ)壓看著簡(jiǎn)單，但操作不對(duì)等于白干。

第一，冷擠壓套筒補(bǔ)壓須從中間往兩頭壓。先壓中間那道，再依次往兩端推，這樣變形均勻，不會(huì)把套筒擠偏。反過(guò)來(lái)從兩頭往中間壓，中間材料沒(méi)處去，套筒準(zhǔn)裂。

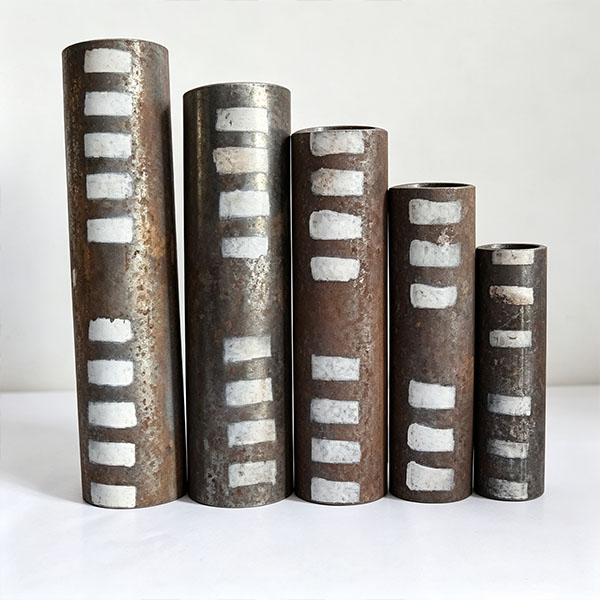

第二，補(bǔ)壓時(shí)每個(gè)壓痕位置對(duì)準(zhǔn)了再開(kāi)機(jī)，別偏位。壓模中心線和冷擠壓套筒上的壓痕標(biāo)記要對(duì)齊，偏了就是新傷疊舊傷。

第三，每次壓到位后，設(shè)備憋住保壓3到4秒再泄壓。這3秒鐘讓冷擠壓套筒金屬充分流動(dòng)，變形到位了外徑才能縮到合格范圍。

補(bǔ)完重新量外徑，達(dá)到0.8到0.9倍范圍就算過(guò)關(guān)。如果補(bǔ)完還是不夠，別猶豫，切掉重做。

第二種：檢查標(biāo)志外露——這叫“壓空”，切了重來(lái)

問(wèn)題長(zhǎng)什么樣？

施工前鋼筋端部畫(huà)了兩道線——定位標(biāo)志和檢查標(biāo)志，兩者相差10到15毫米。擠壓完一看，檢查標(biāo)志還露在冷擠壓套筒外面。

為什么會(huì)出現(xiàn)？

鋼筋沒(méi)插到底。冷擠壓套筒一受壓就會(huì)變長(zhǎng)，原先的定位標(biāo)記跟著跑了，工人以為插到位了，實(shí)際還差一截。這叫“壓空”，冷擠壓套筒里頭鋼筋沒(méi)進(jìn)有效錨固區(qū)，純粹是個(gè)假連接。

返修方案：切除，重新做

這種情況補(bǔ)壓沒(méi)有任何意義，里頭是空的，你外面壓出花來(lái)也沒(méi)用。唯一的方案就是切掉重來(lái)。

用切割機(jī)把冷擠壓套筒連同接頭段一起切掉，切的時(shí)候注意別傷到母材鋼筋。鋼筋端頭用砂輪切割機(jī)重新切平，不能氣割，高溫會(huì)改變鋼筋力學(xué)性能。重新下料后，再在端部畫(huà)好定位標(biāo)志和檢查標(biāo)志，套上新的冷擠壓套筒按工藝重新擠壓。

現(xiàn)場(chǎng)要注意：切下來(lái)的冷擠壓套筒直接報(bào)廢，別想著回收再用。擠壓過(guò)一次的套筒已經(jīng)變形了，二次使用壓接質(zhì)量根本保證不了。

質(zhì)檢員對(duì)這種情況要全數(shù)復(fù)查，別抽檢，抽檢漏掉一個(gè)后面就是大麻煩。

第三種：套筒開(kāi)裂或彎折超4°——報(bào)廢，沒(méi)有商量余地

問(wèn)題長(zhǎng)什么樣？

冷擠壓套筒表面出現(xiàn)肉眼可見(jiàn)的裂紋，縱向的、環(huán)向的都有。或者接頭處彎折角度超過(guò)4°，鋼筋不在一條線上。

為什么會(huì)出現(xiàn)？

開(kāi)裂一般是因?yàn)閿D壓力過(guò)大、壓模太小、設(shè)備從沒(méi)標(biāo)定過(guò)、或者冷擠壓套筒本身材質(zhì)就有問(wèn)題。彎折超限則是插鋼筋的時(shí)候沒(méi)對(duì)正，或者擠壓過(guò)程中套筒受力不均。

返修方案：報(bào)廢重接

冷擠壓套筒開(kāi)裂，規(guī)范里寫得明明白白——嚴(yán)禁修補(bǔ)、嚴(yán)禁補(bǔ)焊、嚴(yán)禁二次擠壓。裂紋就是應(yīng)力集中點(diǎn)，后期受力會(huì)迅速擴(kuò)展，接頭隨時(shí)可能斷開(kāi)。別想著用焊條補(bǔ)一下糊弄過(guò)去，那是拿結(jié)構(gòu)安全開(kāi)玩笑。

直接切除，報(bào)廢，按新接頭重新做。彎折超4°的也一樣，結(jié)構(gòu)設(shè)計(jì)里接頭的彎折角度有嚴(yán)格限制，超了就切，沒(méi)有第二種選擇。

冷擠壓套筒本身是成品，現(xiàn)場(chǎng)沒(méi)有任何修補(bǔ)手段能讓開(kāi)裂的套筒恢復(fù)原有性能。

現(xiàn)場(chǎng)防漏壓的三條底線

返修是下策，把冷擠壓套筒漏壓防在源頭才是上策。這三條底線現(xiàn)場(chǎng)必須守住：

雙標(biāo)志必須畫(huà)。鋼筋端部的定位標(biāo)志和檢查標(biāo)志缺一不可，這是判斷鋼筋是否插到位的唯一直觀手段。別嫌麻煩，不畫(huà)標(biāo)志的冷擠壓套筒連接就是盲人摸象。

壓接參數(shù)必須對(duì)標(biāo)。鋼筋直徑對(duì)應(yīng)的壓模規(guī)格、壓痕處外徑控制范圍、擠壓后套筒長(zhǎng)度變化范圍，這些硬指標(biāo)掛在設(shè)備旁邊，工人開(kāi)機(jī)前看一眼花不了10秒鐘。

設(shè)備必須定期維護(hù)。油壓表不準(zhǔn)了、壓模磨損了、油管滲漏了，冷擠壓套筒壓出來(lái)全是廢品。設(shè)備標(biāo)定不是應(yīng)付檢查，是保命。

冷擠壓套筒漏壓，說(shuō)到底大部分是人的問(wèn)題。設(shè)備沒(méi)調(diào)好、鋼筋沒(méi)插到位、壓接參數(shù)沒(méi)控制住——這些在操作層面都能管住。現(xiàn)場(chǎng)按這三套方案來(lái)處理，該補(bǔ)壓的補(bǔ)壓，該切除的切除，該報(bào)廢的報(bào)廢，質(zhì)檢來(lái)了也挑不出毛病。
