鋼筋套筒廠家恒翔：從一根鋼筋的 "兩副面孔"，看懂雙螺套鋼筋套筒的設計哲學

干過鋼筋連接的人大概率碰到過這種情況：兩根鋼筋已經固定死了，轉不動，傳統直螺紋套筒根本擰不上去。硬掰鋼筋容易變形，套長絲又會留一大截外露螺紋，怎么弄都別扭。雙螺套鋼筋套筒就是沖著這個問題來的。

一、它到底長什么樣

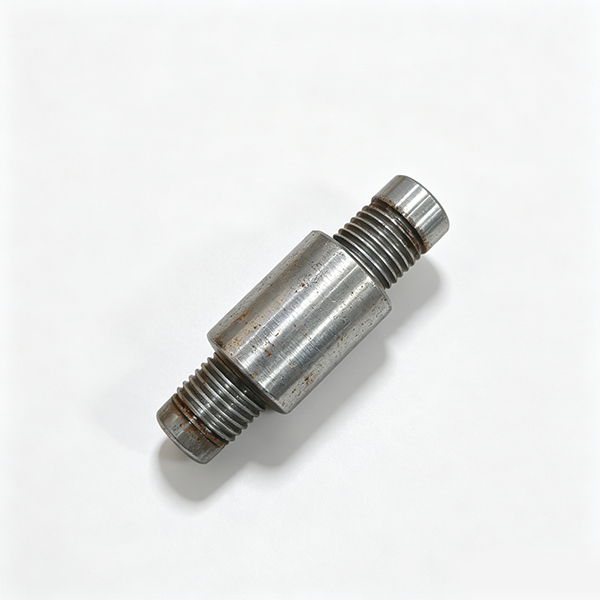

雙螺套鋼筋套筒，也叫雙螺紋分體套筒、可調式雙螺紋直螺紋套筒。拆開看就三個零件：兩個內螺套、一個外螺套。

兩個內螺套分別擰到兩根鋼筋的絲頭上，外螺套從外面把兩個內螺套套在一起旋合。整個過程鋼筋一根都不用轉，只動套筒。這就是行內常說的 "鋼筋不轉、只轉套筒"。

二、"兩副面孔" 說的是什么

一根鋼筋要接另一根鋼筋，傳統思路是一個套筒兩頭攻絲，鋼筋旋進去就行。但前提是鋼筋能轉。雙螺套的思路換了個方向：它把 "連接" 這件事拆成了兩層。

第一層是內螺套和鋼筋之間的咬合。內螺套先各自旋到鋼筋絲頭上，這一步和普通直螺紋連接的原理一樣，靠螺紋咬合傳力。

第二層是外螺套和兩個內螺套之間的旋合。外螺套相當于一座 "橋梁"，把已經固定在鋼筋上的兩個內螺套從外側連起來。

兩副面孔，一副對著鋼筋，一副對著另一根鋼筋，中間靠外螺套完成對接。設計上的巧思在于：把一個需要旋轉鋼筋才能完成的動作，拆成了兩個只需要旋轉套筒的動作。

三、和普通直螺紋套筒差在哪

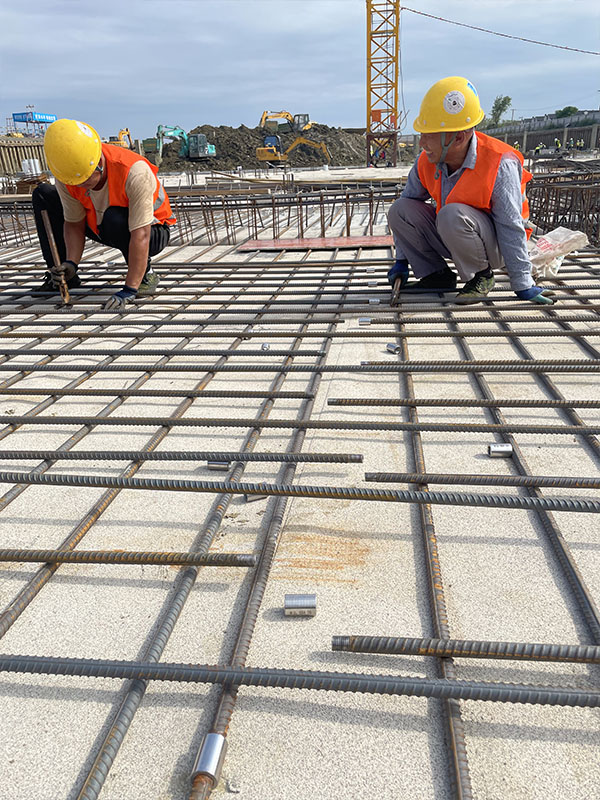

普通直螺紋套筒是一個整體，兩頭內螺紋，連接時至少有一根鋼筋要旋轉著擰進去。在鋼筋能自由轉動的部位，這沒問題，也是目前用得較多的方式。

但在這些地方就不好使了：鋼筋籠已經綁扎成型，整束鋼筋都固定了；后澆帶兩邊的鋼筋預埋好了，動不了；梁柱節點處鋼筋密集，沒有轉動空間；豎向預埋鋼筋，下端固定死了。

雙螺套套筒在這些場景下的優勢比較明顯。鋼筋正常套絲就行，不需要加長絲，外露螺紋也能控制在規范范圍內。對接時如果位置有偏差，還可以通過外螺套的旋入量做微調。

四、性能和標準怎么看

雙螺套鋼筋接頭屬于機械連接接頭，設計和施工主要依據《鋼筋機械連接技術規程》JGJ 107-2016 和《鋼筋連接用套筒》JG/T 163-2013，適配 HRB400、HRB500 級帶肋鋼筋。

按 JGJ 107-2016 的分級，Ⅰ 級接頭要求連接件極限抗拉強度不小于被連接鋼筋抗拉強度標準值的 1.1 倍，同時殘余變形小、具備高延性和反復拉壓性能。雙螺套接頭通常按 I 級接頭來做型式檢驗。

材質方面，套筒本體多用 45# 碳鋼，經退火處理。進場時需要核查有效的型式檢驗報告，沒有報告的產品不建議使用。

安裝扭矩也要按規范來，用校準過的扭矩扳手校核。不同直徑對應不同的最小擰緊扭矩值，比如 Φ16 為 100N?m，Φ22-25 為 260N?m，Φ28-32 為 320N?m。超擰和欠擰都不行，超擰可能導致套筒開裂，欠擰則連接不牢。

五、什么情況下選它

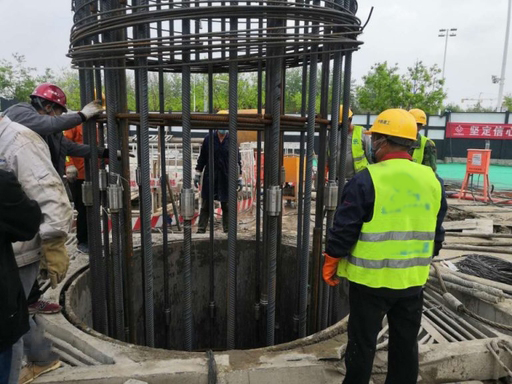

簡單說，鋼筋轉不動的時候優先考慮。具體包括：鋼筋籠整體對接、成束鋼筋位置誤差較大的場合；后澆帶、施工縫處的預埋鋼筋連接；梁柱節點等鋼筋密集、操作空間受限的部位；豎向構件中下端固定的鋼筋對接。

如果鋼筋能自由轉動，普通直螺紋套筒在成本上通常更有優勢。選型時結合施工條件和成本綜合判斷比較穩妥。

六、施工時幾個容易忽略的點

一是絲頭加工質量。鋼筋端頭要切平，剝肋滾壓的絲頭要完整，不能有缺牙、亂絲。絲頭質量直接影響接頭性能，這一點和普通直螺紋接頭是一樣的。

二是內螺套要擰到位。兩個內螺套分別旋入鋼筋絲頭后，要確認螺紋咬合充分，不能有明顯間隙。

三是現場抽檢。按 JGJ 107-2016 的要求，接頭安裝后要用扭矩扳手抽檢，每 500 個同規格接頭為一個驗收批。

七、雙螺套的設計哲學

雙螺套鋼筋套筒的設計哲學，說白了就是 "換個方向解決問題"。鋼筋不能轉，那就讓套筒來轉；一個套筒搞不定，就拆成內外兩層配合。它不是要取代普通直螺紋套筒，而是在普通套筒使不上勁的地方，提供一種可行的連接方案。

對于鋼筋套筒廠家來說，雙螺套產品的技術門檻在于螺紋配合精度；對于施工方來說，關鍵是按規范做絲頭、控扭矩、做抽檢。選對產品、按規矩施工，這類接頭的性能是有保障的。
