#鐓粗直螺紋套筒、#直螺紋套筒、#鐓粗機、#冷鐓工藝、#Ⅰ級接頭

一、問題概述：剝肋滾軋工藝的截面削弱缺陷

干工程的人都清楚，鋼筋連接最怕的就是接頭出問題。剝肋滾軋直螺紋套筒這些年用得廣，加工快，成本也不高，但有一個硬傷始終擺在那里——截面損失。

拿25毫米的HRB400鋼筋來說，剝肋刀片先把橫肋縱肋切掉，再滾壓螺紋，最后螺紋齒槽底部的最小直徑只剩下20毫米左右。算一筆賬，截面面積足足少了36%。鋼筋在這個位置等于被“瘦身”了一圈，雖然規范驗算能過，但作為工程人，心里都明白，這個削弱是真實存在的。

剝肋滾軋的本質就是一道減法——先剝后滾，只出不進。削掉的母材回不來，螺紋做得再漂亮，齒底那個薄弱截面永遠在那兒。這就是工藝路線自帶的缺陷。

二、工藝原理：鐓粗直螺紋套筒的先加后減路線

鐓粗直螺紋套筒解決這個問題的思路，不是靠灌漿、不是靠補焊，更不是靠加大套筒壁厚，而是直接在鋼筋端頭上做文章。

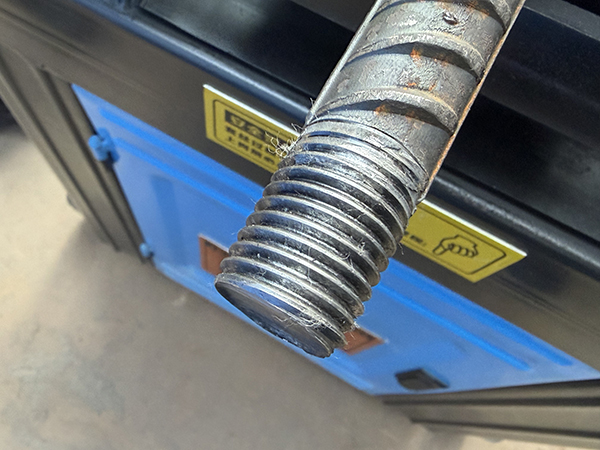

它的工藝邏輯很樸素：先把鋼筋端頭用冷鐓機擠壓加粗，直徑增大4到6毫米，然后再用機床切削出直螺紋。先鐓粗增加材料，再切削消耗材料。最后成型的凈截面，不但不比原截面小，反而還能大一點。

核心原理可以概括為一句話：鐓粗段切削螺紋后的凈截面積，仍然大于鋼筋原截面積，螺紋不削弱截面。 螺紋削掉的是鐓粗出來的那部分富余量，而不是母材本身的截面。用鐓粗增加的截面積對沖螺紋加工削掉的截面積，一來一回，截面不僅沒有損失，反而更加扎實。

三、力學機制：從幾何補償到強度超越

幾何尺寸達標只是基礎，鐓粗直螺紋套筒的價值遠不止于此。

冷鐓過程本身就是一個強化過程。鋼筋端部在模具里被強力擠壓，位錯密度增加，產生明顯的加工硬化效應。鐓粗段不僅截面增大，材料強度也同步提升。切削螺紋時削掉的是外層，留下的是經過強化后的芯部材料。螺紋齒槽底部的最小直徑達到甚至超過原公稱直徑，而該部位的強度還高于母材。

拉伸試驗的結果最能說明問題。鐓粗直螺紋套筒接頭的破壞形態，全部斷于母材——鋼筋本體斷裂，螺紋連接部位完好無損。這意味著接頭強度高于母材強度，真正實現了超強連接。按JGJ107標準，該接頭穩穩達到 Ⅰ級接頭要求，且質量離散性遠小于剝肋滾軋工藝。

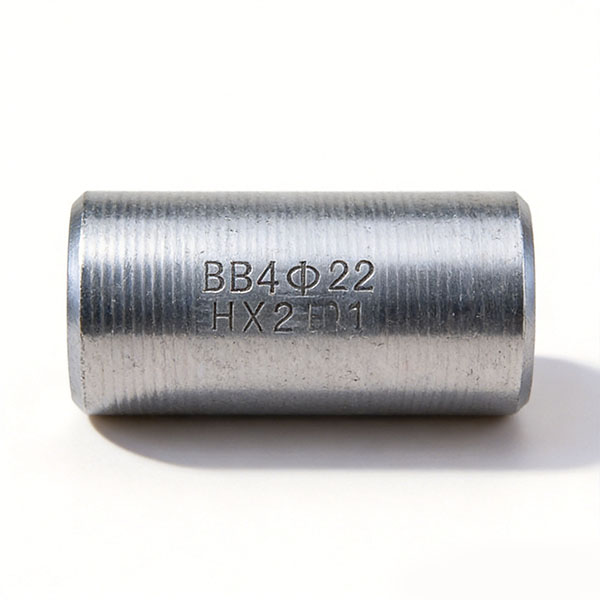

四、工藝對比：兩種直螺紋套筒的技術差異

將剝肋滾軋直螺紋套筒與鐓粗直螺紋套筒進行系統對比，差異清晰可辨：

工藝路線方面，剝肋滾軋采用減法，先剝后滾，截面持續削減；鐓粗直螺紋套筒采用先加后減，先鐓后切，截面得以保全。

截面變化方面，以25毫米鋼筋為例，剝肋滾軋齒底直徑僅剩20毫米，截面削弱約36%；鐓粗直螺紋套筒齒底直徑達到甚至超過原直徑，截面無損失。

強度表現方面，剝肋滾軋滿足規范要求，但破壞可能發生于接頭部位；鐓粗直螺紋套筒斷于母材，強度高于母材。

接頭等級方面，兩者均可達到Ⅰ級，但鐓粗直螺紋套筒的Ⅰ級更穩定，質量離散性更小，在抗震、疲勞、重載等嚴苛條件下優勢尤為突出。

五、工程驗證：重大項目的應用實踐

理論論證最終需要工程實踐的檢驗。香港青馬大橋、天津海河大橋、北京五環圓明立交橋等大型橋梁工程，均采用鐓粗直螺紋套筒作為鋼筋連接方案。

高速公路橋梁、高架橋墩、隧道襯砌、大型預制構件等對連接質量有嚴苛要求的工程部位，鐓粗直螺紋套筒已成為重要的選擇之一。工程實踐的選擇是最有說服力的證據。

六、結語

鐓粗直螺紋套筒彌補剝肋造成的截面損失，原理并不復雜——先用冷鐓將端部加粗加硬，再切削螺紋，以富余截面對沖螺紋加工的削弱。先加后減，截面無損。

更重要的是，這種補償不僅恢復了幾何尺寸，還通過加工硬化提升了接頭強度。無需灌漿、無需加熱、無需額外補強措施，僅靠工藝本身的合理設計，便實現了真正意義上的等強連接乃至超強連接。在結構安全這一根本問題上，鐓粗直螺紋套筒給出了一個經得起理論推敲和工程檢驗的解決方案。
