四級鋼套筒怎么選？HRB500 高強鋼筋連接套筒的選型要點

四級鋼套筒怎么選？HRB500 高強鋼筋連接套筒的選型要點

關鍵詞： 四級鋼套筒、鋼筋套筒一級接頭、國標鋼筋套筒、鋼筋套筒國標標準、鐓粗直螺紋套筒、剝肋滾軋直螺紋套筒

四級鋼套筒，是工地上對能配 HRB500 級（俗稱四級鋼）鋼筋用的機械連接套筒的通俗叫法。它不是單獨的產品類別，只是鋼筋套筒按強度級別劃分出的一種規格——按 JG/T 163-2013 的標記規則，強度級別代號里用"5"代表配 HRB500 級鋼筋。選四級鋼套筒，關鍵不看名字，看三點：材質夠不夠、尺寸配不配、接頭等級達不達標。

一、"三級鋼""四級鋼"是什么

鋼筋按強度分級，工地上的叫法是：三級鋼指 HRB400 / HRB400E，是最常用的建筑鋼筋；四級鋼指 HRB500 / HRB500E，強度更高，用在承載要求更高的部位。牌號帶"E"的（如 HRB500E）是抗震鋼筋，對延性和均勻伸長率另有要求。

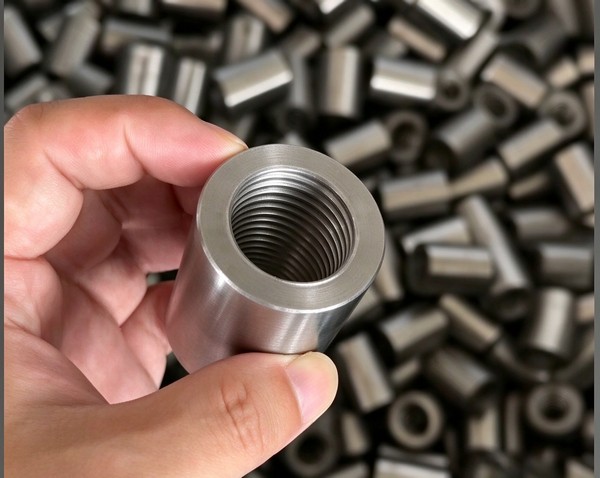

要提醒一句：四級鋼套筒和三級鋼套筒，光看外觀分辨不出來。 套筒都是鋼材做的圓柱件，肉眼看不出強度級別，只能看標記上的強度級別代號。

二、四級鋼對套筒的要求高在哪

一是材質要高。 套筒材質要跟被連接鋼筋的強度級別匹配。按 JG/T 163-2013，套筒常用 45號鋼，力學性能要求為屈服強度不低于 355MPa、抗拉強度不低于 600MPa。配 HRB500 級鋼筋時，若用只按配 HRB400 思路做的套筒，容易出現強度儲備不足。

二是尺寸要大。 配 HRB500 級的套筒，外徑和長度通常比同直徑配 HRB400 的更大。以直徑 25mm 為例，配 HRB400 級的國標最小外徑為 37mm、長度為 56mm；配 HRB500 級的國標最小外徑為 39.5mm、長度為 62mm。這個尺寸差異，是判斷套筒有沒有按高強級別生產的可測依據之一。

三是接頭等級要求高。 高強鋼筋多用在承載力要求高的部位，這些部位往往同時要求更高的接頭等級，所以四級鋼套筒常配 Ⅰ 級接頭使用。

三、從鋼印讀出強度級別

按 JG/T 163-2013，套筒標記由"加工工藝代號 + 結構型式代號 + 強度級別代號 + 公稱直徑"四部分組成。強度級別代號：配 HRB400 級為 4，配 HRB500 級為 5。例如 BB4-25 是剝肋滾軋、標準型、配 HRB400 級、直徑 25mm；BF5-25 中的 F 代表正反絲型。

采購四級鋼套筒，"5"這個代號是必須核對的。 如果送來的貨標記是"4"，說明它按配 HRB400 級生產，用在高強鋼筋上屬于規格不符。

四、高強鋼筋常用的連接工藝

• 剝肋滾軋直螺紋：先剝掉部分縱橫肋再滾壓螺紋，效率高、成本低；剝肋會削弱截面，靠提高接頭等級補足。

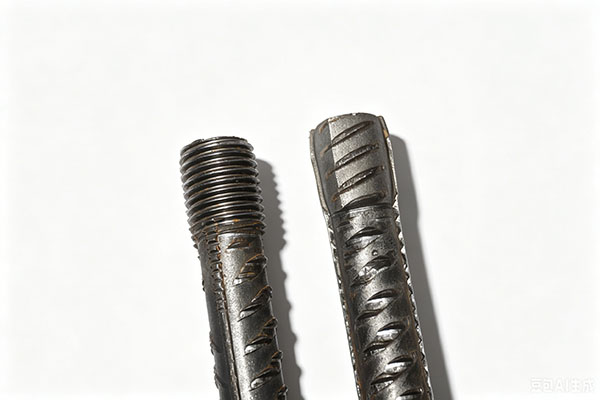

• 鐓粗直螺紋：端頭先冷鐓變粗再車螺紋，不削弱母材截面，強度儲備更有優勢。

• 直接滾軋直螺紋：直接在鋼筋原表面滾絲，工藝簡單，但螺紋精度波動較大，多不用于關鍵受力部位。

高荷載、高抗震部位，可優先考慮鐓粗直螺紋，并配 Ⅰ 級接頭。

五、接頭等級怎么搭

接頭等級由 JGJ 107《鋼筋機械連接技術規程》規定，分 Ⅰ、Ⅱ、Ⅲ 級：Ⅰ 級要求抗拉強度不小于被連接鋼筋抗拉強度標準值的 1.10 倍，且斷口位于鋼筋母材；Ⅱ 級要求不小于抗拉強度標準值；Ⅲ 級要求不小于屈服強度標準值的 1.25 倍。

幾條常見規則：同一連接區段內鋼筋接頭面積百分率為 100% 時，應選用 Ⅰ 級接頭；Ⅱ 級或 Ⅰ 級接頭在接頭面積百分率不大于 50% 時，可用于抗震結構中的多數部位；框架梁端、柱端箍筋加密區宜避開接頭，無法避開時應采用 Ⅱ 級或 Ⅰ 級接頭，且百分率不大于 50%。對四級鋼項目來說，Ⅰ 級接頭是常見選擇，因?yàn)樗透邚?qiáng)鋼筋"充分發揮強度"的目的相匹配。

六、施工與采購要點

扭矩要控嚴。 擰緊力矩按鋼筋直徑確定，要用校驗合格的扭矩扳手。

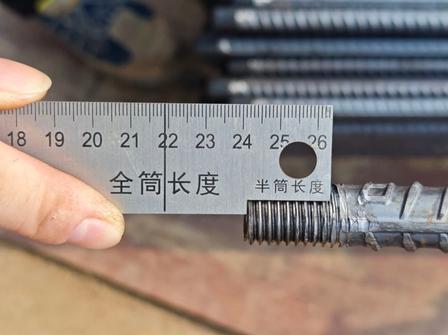

絲頭與端面要合規。 絲頭有效螺紋長度宜不小于 1/2 套筒長度，允許偏差 +2P，用環規檢測時通規過、止規不過；鋼筋端部宜用切割機切平，端面與軸線垂直度誤差不宜大于 2.5°，不宜用熱加工方式切斷。

?采購要核三項。 一是文件：標記強度級別代號為"5"，型式檢驗報告覆蓋擬采購規格且在有效期內（通常 4 年）；二是實物：鋼印完整，外徑長度經量測符合對應級別，螺紋通止規合格，外觀無裂紋；三是性能：抽樣做單向拉伸試驗，達到約定接頭等級。

常見問題問答

問：四級鋼套筒和普通套筒差別在哪？答：主要在三處：材質需與四級鋼連接要求匹配、尺寸通常略大于同直徑的三級鋼套筒、接頭性能要求更高。這些差別肉眼看不出來，要靠標記、尺寸量測和檢驗報告核實。

問：怎么快速看出套筒配的是三級鋼還是四級鋼？答：看標記里的強度級別代號。"4"對應 HRB400 級，"5"對應 HRB500 級。外觀上兩者較難區分，標記是可靠依據。

問：HRB500 鋼筋能用配 HRB400 的套筒連接嗎？答：不建議。套筒應與被連接鋼筋的強度級別相匹配。用低級別套筒接高強鋼筋，接頭性能可能達不到設計要求，送檢也容易不合格。

四級鋼套筒的選型，說到底就一句話：套筒的強度級別要和被連接鋼筋的強度級別匹配，這一點只能靠標記、尺寸和檢驗報告來驗證，不能靠外觀判斷。
