灌漿套筒憑什么成了裝配式建筑的 "標準答案"？把原理和標準一次說透

關鍵詞：灌漿套筒、全灌漿套筒、半灌漿套筒、鋼筋接頭、鋼筋接駁器、預制構件套筒、PC 灌漿套筒、豎向鋼筋灌漿套筒

裝配式建筑豎向構件受力的關鍵，是上下層鋼筋能否可靠連接。綁扎搭接耗材且鋼筋過密難振搗；直螺紋套筒需要轉動鋼筋，預制墻板施工不適用。灌漿套筒無需旋轉鋼筋，插筋注漿即可傳力，是裝配式住宅預制墻、柱的主流連接方式。

先說傳力原理，別被 "灌漿" 兩個字帶偏。灌漿套筒本質上是個金屬套管，把帶肋鋼筋從兩端插進去，再用專用套筒灌漿料填滿鋼筋與套筒之間的空隙。灌漿料硬化后，與鋼筋的橫肋、套筒內壁的凹凸結構形成緊密嚙合，把鋼筋的拉力通過 "鋼筋橫肋 — 灌漿料 — 套筒" 這條路徑傳遞給構件。這套連接方式的力學性能不低，業內常按 Ⅰ 級接頭來要求，因為它是承重關鍵節點。

標準是怎么卡這道關的？行業里主要看兩個：一個是產品標準《鋼筋連接用灌漿套筒》JG/T 398—2019，它明確灌漿套筒適用于直徑 12mm～40mm、500MPa 級及以下的熱軋帶肋鋼筋和余熱處理鋼筋；另一個是應用規程《鋼筋套筒灌漿連接應用技術規程》JGJ 355—2015。這兩本規范劃了幾條硬指標：極限抗拉承載力不應小于被連接鋼筋抗拉承載力標準值的 1.15 倍，屈服承載力不應小于鋼筋屈服承載力的標準值；灌漿端鋼筋的錨固長度不宜小于 8 倍鋼筋直徑。達不到這些數，套筒就不允許用于工程。

工藝路線上，灌漿套筒分鑄造和機械加工兩條線。鑄造的多用球墨鑄鐵，比如 QT500-7 這類牌號，模具成型、批量快，適合量大面廣的構件廠；機械加工的用優質碳素結構鋼，尺寸精度和壁厚均勻性更好，螺紋端加工也更可靠。二者各有取舍，JG/T 398 對兩種工藝的尺寸偏差和最小壁厚分別作了規定，機械加工的允許偏差和最小壁厚都卡得更嚴。

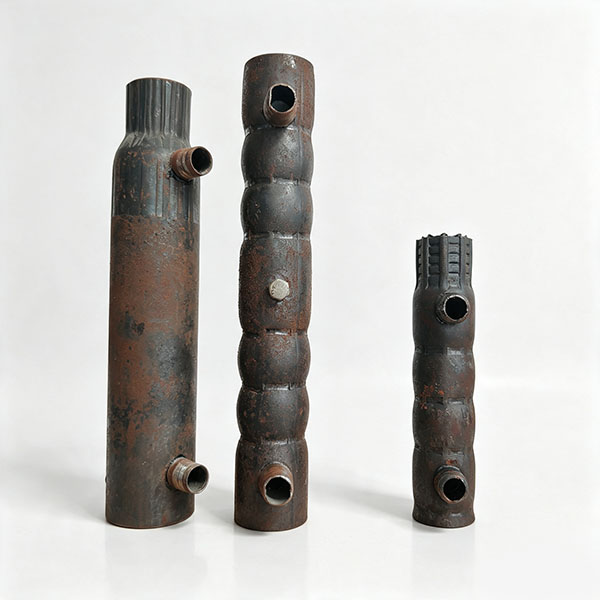

真正讓人容易繞暈的，是全灌漿和半灌漿。全灌漿套筒兩端都靠灌漿連接，兩頭鋼筋都插進去注漿；半灌漿套筒則是一端灌漿、另一端用螺紋連接 —— 通常是直螺紋，這頭的鋼筋絲頭加工和連接安裝得按《鋼筋機械連接技術規程》JGJ 107 來執行。怎么選？一般預制墻板豎向鋼筋多取全灌漿，構件一端鋼筋在工廠已加工好螺紋、現場只需對接另一端時，用半灌漿更省事。

?還有個說法值得提醒。灌漿套筒可能也被人叫作鋼筋接駁器，也有叫鋼筋接頭、鋼筋連接器的。名字不同，指的都是同一個東西，采購對接時先說清規格和連接方式，比糾結叫法更實在。

灌漿套筒把 "預制" 和 "可靠連接" 兩件事同時解決了，這正是裝配式從試點走向普及的關鍵一步。讀懂原理、吃透標準，選型才不會踩坑。

FAQ

Q1：灌漿套筒連接能達到幾級接頭？A：按 JGJ 355 及 Ⅰ 級接頭要求，灌漿套筒連接的極限抗拉承載力應不小于被連接鋼筋抗拉承載力標準值的 1.15 倍，通常按 Ⅰ 級接頭性能控制，可用于墻、柱等關鍵豎向構件。

Q2：全灌漿套筒和半灌漿套筒怎么區分使用？A：全灌漿套筒兩端都靠灌漿連接，適合兩端鋼筋均不便轉動的預制墻板；半灌漿套筒一端灌漿、一端螺紋連接，螺紋端鋼筋絲頭需按 JGJ 107 加工，適合現場只需對接一端鋼筋的場景。

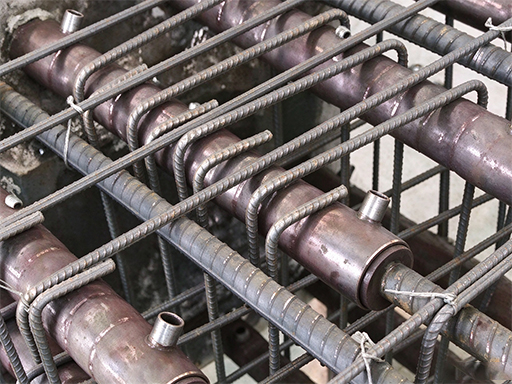

Q3：灌漿端鋼筋要插多深才合格？A：按 JG/T 398—2019，灌漿連接端鋼筋錨固長度不宜小于 8 倍鋼筋直徑（8d），插入深度需滿足設計要求，安裝時還應固定在模具上避免澆筑時移位
