灌漿套筒冬期施工要注意什么？低溫對灌漿料和接頭質量的影響

關鍵詞：灌漿套筒、全灌漿套筒、半灌漿套筒、鋼筋接頭、鋼筋接駁器、裝配式建筑套筒、鋼筋套筒施工工藝

灌漿施工受溫度影響很大。夏天氣溫高，灌漿料干得快；冬天氣溫低，灌漿料強度發展慢，甚至受凍。北方裝配式項目冬期施工，灌漿套筒是個大問題。這篇講講低溫對灌漿施工的影響和應對措施。

一、低溫為什么影響灌漿

灌漿料是水泥基材料，強度發展靠水泥水化反應。溫度低，水化反應慢，強度上來得就慢。

常溫下灌漿料一天能達到 35MPa 以上，冬期 5 度以下可能要好幾天。在強度上來之前，如果灌漿料受凍 —— 水分結冰體積膨脹，灌漿料結構被破壞，強度永久損失。

更麻煩的是，套筒埋在預制構件里，外面看不出來凍沒凍。等春天化凍了發現強度不夠，混凝土都澆完了，沒法返工。

二、冬期施工的應對措施

針對低溫，有幾種常用做法。

原材料保溫。灌漿料存在暖和的庫房里，不要露天凍著。攪拌用水加熱，但水溫不能超過 60 度 —— 水太燙會讓水泥假凝。

構件預熱。灌漿前，用熱風對套筒和周邊鋼筋預熱，把冰碴化掉、溫度提上來。冷套筒直接灌，漿料進去瞬間降溫，強度發展慢。

?灌漿后保溫。灌漿完成后，在套筒位置覆蓋保溫棉、電熱毯，讓灌漿料在溫暖環境里強度發展。一般要保溫到灌漿料達到設計強度的 30% 以上，才能撤保溫。

選擇冬期型灌漿料。有些廠家有冬期施工專用的灌漿料，低溫下強度發展快。這種灌漿料貴一些，但冬期施工必須用。

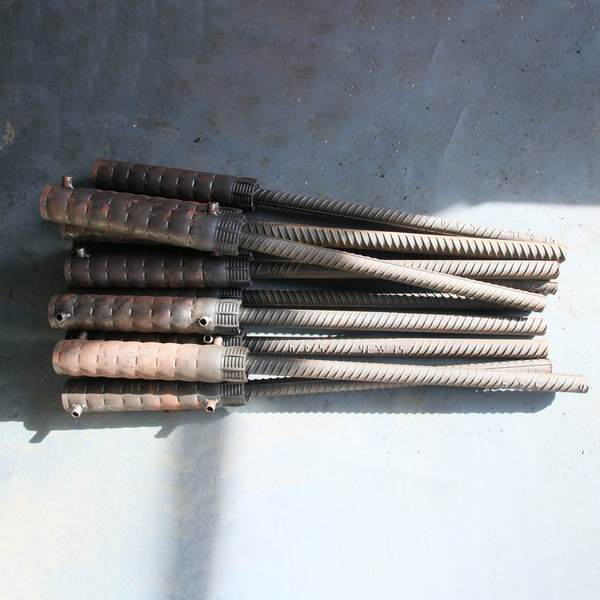

三、全灌漿和半灌漿冬期施工的區別

冬期施工對兩種套筒都有影響，但程度不同。

全灌漿套筒因為兩端都要灌漿，套筒更長、漿料更多，低溫下整體強度發展更慢，保溫要做更足。兩端都是薄弱環節，哪端受凍都影響接頭。

半灌漿套筒現場只灌漿一端，漿料用量少一些，保溫相對好做。工廠端是螺紋連接，不受冬期影響。

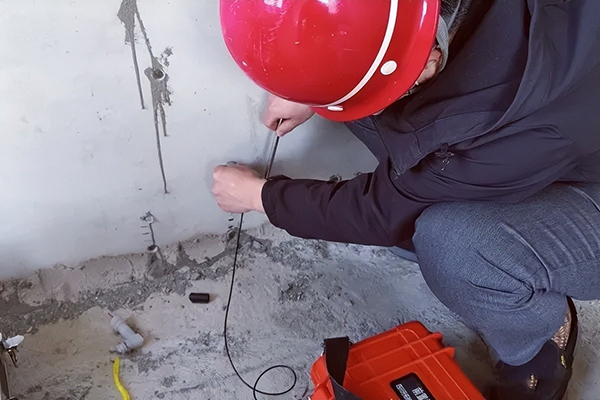

但不管哪種，冬期灌漿都要留同條件試塊 —— 試塊放在現場和套筒同條件養護，等試塊強度上來了，才知道套筒接頭能不能進行下道工序。

四、冬期施工的質量風險

冬期施工最大的風險是 "看起來凍住了實際沒強度"。

表面上看灌漿料硬了、能上人了，其實強度遠遠不夠。這時候進行下道工序、往上吊裝，鋼筋接頭受力了，灌漿料還沒硬，就出問題。

解決方法：不靠手感判斷，靠同條件試塊強度說話。試塊到了規定強度，再進行下道工序。寧可多等幾天，不要搶工期出事故。

質量控制，灌漿這一環要特別盯。

常見問題

Q1：為什么冬期灌漿容易出問題？A：灌漿料強度靠水泥水化，低溫下水化慢，強度上來得晚。強度上來之前如果受凍，水分結冰膨脹破壞結構，強度永久損失。而且套筒埋在構件里，凍沒凍外面看不出來。

Q2：冬期灌漿有哪些保溫措施？A：原材料保溫（灌漿料庫存暖庫房、攪拌水加熱不超 60 度）、構件預熱（熱風把套筒冰碴化掉）、灌漿后保溫（覆蓋保溫棉到強度上來）、用冬期早強型灌漿料。留同條件試塊，強度夠了再進行下道工序。

Q3：全灌漿和半灌漿冬期施工有區別嗎？A：全灌漿套筒兩端都灌漿、漿料多，低溫下強度發展更慢，保溫要更足；半灌漿套筒現場只灌漿一端，漿料少一些，保溫相對好做，工廠端螺紋不受溫度影響。兩種都要留同條件試塊
