直螺紋套筒必須符合哪些標準？JGJ107 與 JG/T163 核心條款解讀
關鍵詞：鋼筋套筒、直螺紋套筒、直螺紋鋼筋套筒、鋼筋套筒廠家恒翔、鋼筋套筒國標標準、鋼筋機械連接用套筒、國標鋼筋套筒、Ⅰ 級接頭、鋼筋套筒送檢標準、鋼筋套筒驗收規范
很多施工人員拿到直螺紋套筒，只看規格對不對、能不能擰進去，至于這個產品該符合什么標準、標準里寫了哪些硬性要求，很少有人認真翻。實際上，直螺紋套筒的質量管控靠的就是兩套標準 —— 一本管接頭性能，一本管鋼筋套筒產品本身。搞清楚這兩本標準的核心條款，驗收時心里就有底了。
一、為什么是兩套標準，各管什么
直螺紋連接涉及兩個層面的東西：一個是 "接頭"，也就是兩根鋼筋通過套筒連接完成后的整體受力性能；另一個是 "套筒"，也就是那個帶內螺紋的鋼零件本身。
《鋼筋機械連接技術規程》JGJ 107-2016 管的是前者。它規定了機械連接接頭的性能等級怎么劃分、不同等級用在什么部位、施工時怎么操作、驗收時怎么取樣、不合格怎么處理。這本規程是施工和驗收的主要依據，監理和質檢站查的就是這本。
《鋼筋機械連接用套筒》JG/T 163 管的是后者。它規定了套筒的原材料用什么鋼、尺寸偏差允許多大、內螺紋精度達到幾級、表面質量有什么要求、出廠檢驗怎么做。這本標準是產品生產和進場驗收的依據，采購時要在合同里寫明套筒符合 JG/T 163。
兩本標準配合使用：JG/T 163 保證套筒零件本身合格，JGJ 107 保證用合格套筒做出來的接頭性能達標。只看一本不夠 —— 套筒尺寸合格但接頭等級不夠，或者接頭試驗過了但套筒材料以次充好，都是隱患。
二、JGJ 107-2016 的核心：接頭三級劃分
JGJ 107-2016 最核心的內容是把機械連接接頭分成了 Ⅰ 級、Ⅱ 級、Ⅲ 級三個等級，劃分依據是極限抗拉強度、殘余變形、最大力下總伸長率，以及高應力和大變形條件下的反復拉壓性能。

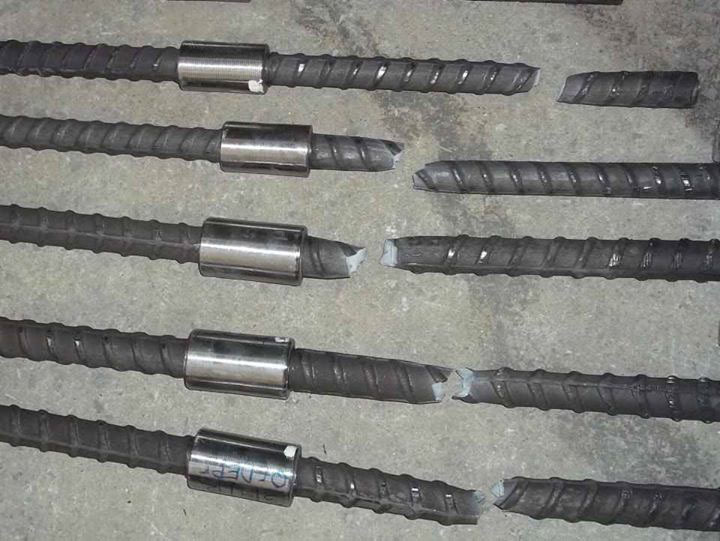

Ⅰ 級接頭要求最高。抗拉強度不小于被連接鋼筋實際抗拉強度，或者不小于 1.10 倍鋼筋抗拉強度標準值。做拉伸試驗時，合格的 Ⅰ 級接頭應該是鋼筋被拉斷，套筒和螺紋部位保持完好。這種接頭可以用在結構中的任何部位，包括抗震等級一、二級的框架結構關鍵節點。
?Ⅱ 級接頭抗拉強度不小于鋼筋抗拉強度標準值，Ⅲ 級接頭不小于 1.25 倍鋼筋屈服強度標準值。這兩個等級的適用部位受規范限制，不能隨便用在高應力區域。
這里有個容易混淆的點：接頭等級是針對 "接頭" 的，不是針對 "套筒" 的。同樣一個套筒，用不同的工藝加工絲頭、不同的操作水平安裝，做出來的接頭等級可能不一樣。所以廠家提供的型式檢驗報告上，寫的是 "某某規格 Ⅰ 級接頭"，而不是 "Ⅰ 級套筒"。
三、JG/T 163 的核心：套筒產品的硬指標
JG/T 163 對套筒本身規定了幾項關鍵指標。
原材料方面，套筒通常用 45 號優質碳素結構鋼，也可以用性能不低于 45 號鋼的其他材料。材料的化學成分和力學性能要符合相應標準，鋼筋套筒廠家要提供材質單。用回收料或普通 Q235 鋼做套筒，強度和韌性都達不到要求，低溫環境下容易脆斷。
尺寸偏差方面，套筒外徑和長度都有允許偏差。外徑不大于 50mm 時，允許偏差 ±0.5mm；大于 50mm 時，允許偏差 ±0.01D（D 是外徑）。長度允許偏差 ±0.5mm。這些數值看著小，但實際影響很大 —— 外徑小了壁厚不夠，拉伸時套筒會被脹裂；長度短了螺紋嚙合圈數不夠，接頭強度上不去。

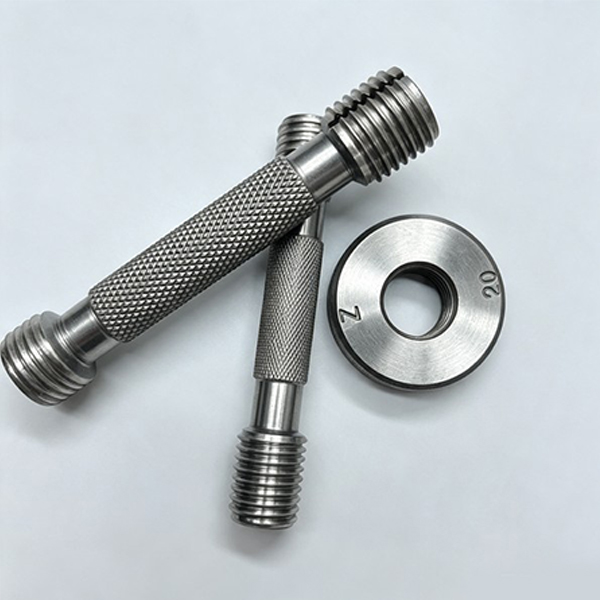

螺紋精度是硬指標中的硬指標。套筒內螺紋精度為 6H 級，要用專用的螺紋塞規檢測。檢測方法是：通規能順暢旋入套筒全長，止規旋入長度不超過 3 個螺距。螺紋精度不夠的套筒，連接后間隙大、傳力不可靠，做拉伸試驗時容易從螺紋處滑脫。
表面質量方面，套筒表面不得有裂紋，內螺紋不得有嚴重銹蝕和其他肉眼可見的缺陷。進場時逐件看外觀，有裂紋的直接報廢。
四、標準中的強制性條文不能碰
JGJ 107-2016 中有幾條強制性條文，是必須嚴格執行的，違反了就是質量事故。
第一條：接頭的性能等級必須符合設計要求。設計要求用 Ⅰ 級的，不能用 Ⅱ 級、Ⅲ 級代替。
第二條：對直接承受動力荷載的結構構件，接頭應滿足設計要求的抗疲勞性能。吊車梁、橋梁等受動荷載的部位，不能只用靜載拉伸合格的接頭。
第三條：接頭現場抽檢必須按驗收批進行，每批 500 個，抽 3 個做單向拉伸試驗。這個抽檢比例不能降低，也不能用鋼筋套筒廠家的出廠檢驗報告代替現場抽檢。
第四條：不同等級、不同規格的接頭不能混批驗收。Φ25 的接頭和 Φ22 的接頭要分開批次，Ⅰ 級和 Ⅱ 級也要分開。
這些強制性條文不是建議，是必須做到的。很多項目出質量問題，就是在這些地方打了折扣 —— 該抽 3 個只抽 1 個，該分開驗收的混在一起，出了問題查都查不清。
五、常見的標準誤用
實際工程中，在標準使用上常犯幾個錯誤。
一個是把 JGJ 107 的舊版本當現行標準。2016 版已經實施多年了，有些項目還在引用 2010 版甚至更早的版本，舊版的接頭性能要求和取樣規則和新版有差異，按舊版驗收可能不滿足現行要求。
另一個是只看型式檢驗報告，不做現場抽檢。型式檢驗報告證明的是鋼筋套筒廠家這個產品 "能做到" 某個等級，不代表你工地上這批接頭 "實際做到了"。現場操作水平、絲頭加工質量、鋼筋材質波動都會影響接頭性能，現場抽檢不可替代。
還有一個是混淆套筒標準和接頭標準。采購時只寫 "符合標準"，不寫具體標準號，結果廠家按最低標準供貨，進場驗收時沒有依據。合同里必須明確寫 "套筒符合 JG/T 163，接頭性能符合 JGJ 107-2016 中 Ⅰ 級接頭要求"，這樣才有據可依。
滿足工程標準的鋼筋套筒生產廠家數量不少，產業主要集中在河北衡水、邯鄲以及山東聊城等區域。像河北恒翔，擁有十余年生產經驗，各類資質齊全，產品各項指標均可滿足項目施工要求。
常見問題
Q1：JGJ 107-2016 和 JG/T 163 有什么區別？采購時該引用哪個？A：JGJ 107-2016 是《鋼筋機械連接技術規程》，管接頭的性能等級、施工和驗收；JG/T 163 是《鋼筋機械連接用套筒》，管套筒產品本身的材料、尺寸和螺紋精度。采購合同里兩個都要寫：套筒符合 JG/T 163，接頭性能符合 JGJ 107-2016 的相應等級要求。
Q2：Ⅰ 級接頭的型式檢驗報告有效期是多久？A：根據 JGJ 107-2016 的規定，型式檢驗報告的有效期為 4 年。超過有效期的報告不能作為有效證明文件，需要重新做型式檢驗。采購時要注意查看報告上的檢測日期，確認在有效期內。
Q3：套筒內螺紋精度 6H 是什么意思？怎么檢測？A：6H 是內螺紋的公差等級代號，6 是公差等級，H 是基本偏差代號。檢測用專用的螺紋塞規（通止規）：通規應能順暢旋入套筒全長，止規旋入長度不超過 3 個螺距（3P）。通規旋不進去或止規旋入過多，都說明螺紋精度不合格。
