自鎖式鋼筋套筒和冷擠壓套筒到底有什么不同？兩種免套絲方案怎么選？

#自鎖式套筒 #自鎖式鋼筋套筒 #鋼筋接頭 #冷擠壓套筒 #鋼筋機械連接 #套筒選型 #免套絲方案

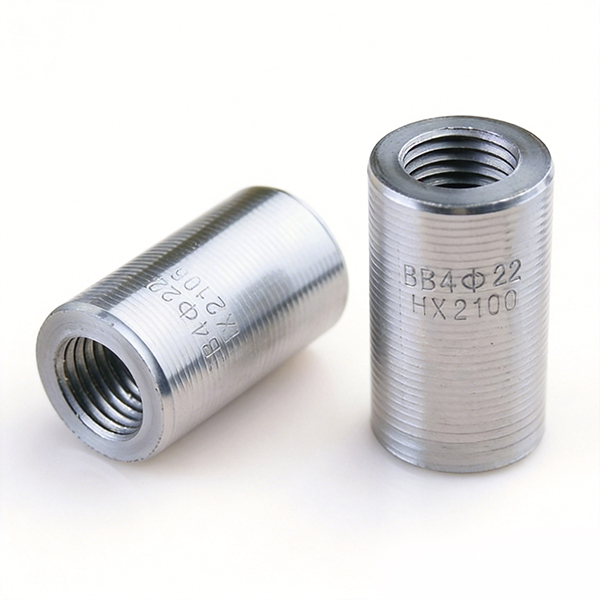

在建筑工地上，鋼筋連接是繞不開的環節。目前主流做法是機械連接，其中冷擠壓套筒和直螺紋套筒最為常見。但直螺紋套筒需要在現場對鋼筋端頭套絲，不僅多一道工序，還得配上專門的滾絲機，設備進進出出、工人爬上爬下，麻煩事不少。

這兩種產品都不用套絲，但原理、施工方式、適用場景不盡相同。很多項目在選型時容易搞混，甚至把兩者當成同類產品。今天這篇文章就把兩者的區別說清楚，再告訴你怎么選更合適。

一、先搞清楚：兩種套筒各自是怎么工作的

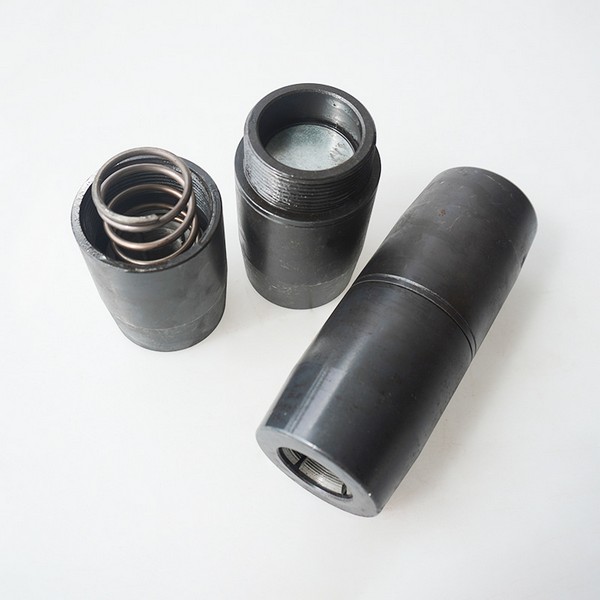

自鎖式鋼筋套筒，結構上比普通套筒復雜一些。它由套筒主體、自鎖夾片和鎖緊螺母三部分構成。套筒內壁帶有錐度，夾片內壁有專門咬合鋼筋橫肋的齒牙。施工時把鋼筋端頭直接插進套筒，然后擰緊外面的鎖緊螺母，螺母推動夾片往里收縮，夾片上的齒牙就緊緊咬住了鋼筋的橫肋。這根鋼筋受力拉伸時，錐面的楔緊效應會讓咬合力越來越大，也就是業內常說的“越拉越緊”。所以這種鋼筋接頭的可靠性很高，能達到一級接頭標準。

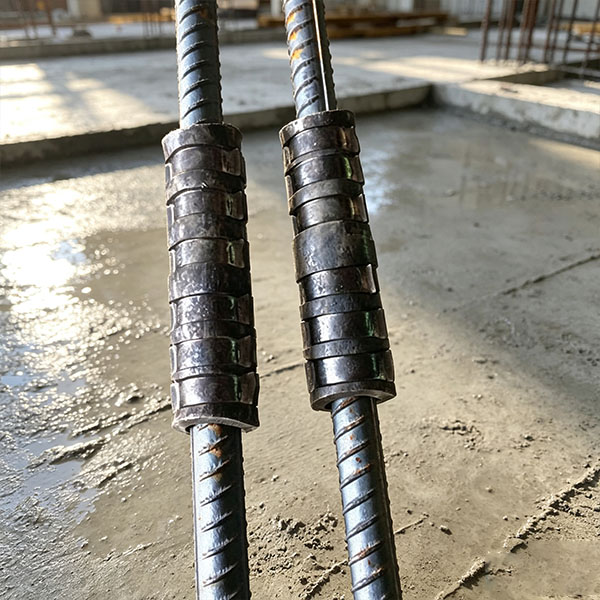

冷擠壓套筒就簡單多了。它就是一個壁厚較大的鋼套管，材質一般用延展性好的20號鋼。施工時把套筒套在兩根鋼筋的對接端頭，然后用專用的液壓擠壓機對套筒外周施加高壓，把套筒擠壓變形，讓內壁的金屬牢牢嵌入鋼筋的橫肋里面，形成多道環向機械鎖扣。整個過程靠的是塑性變形，靠金屬和橫肋的機械咬合來傳力。

二、核心區別：原理不同，施工方式也完全不同

把兩者的核心區別放在一起對比，差異很明顯：

連接原理上，自鎖式鋼筋套筒靠的是錐面楔緊和夾片咬合，越受力越鎖得死；冷擠壓套筒靠的是套筒塑性變形，讓金屬直接嵌入鋼筋橫肋，屬于“以形鎖合”。

施工工具方面，自鎖式鋼筋套筒只需要一把專用扳手或力矩扳手，一個人就能操作；冷擠壓套筒需要液壓擠壓機，包括高壓油泵和擠壓鉗，設備笨重，搬運起來挺費勁。

施工速度也有差別。以直徑25的鋼筋為例，自鎖式鋼筋套筒一個接頭大概1到2分鐘；徑向冷擠壓套筒需要2到3分鐘，而且液壓設備啟停、換位也更耗時。

適用直徑方面，自鎖式鋼筋套筒和冷擠壓鋼筋套筒覆蓋范圍差不多，從Φ12到Φ40都能做。

套筒材質也不一樣，自鎖式鋼筋套筒用45號優質碳素結構鋼；冷擠壓套筒須用20號鋼，因?yàn)樾枰銐虻难诱剐詠沓惺軘D壓變形，45號鋼硬度高，擠壓時容易導致套筒斷裂。

最關鍵的一點是，兩者都能達到JGJ107標準下的Ⅰ級接頭，這一點上不分高下。

三、兩種免套絲方案到底怎么選

說完區別，回到實際問題上：項目上到底選哪一種？

下面這些情況，建議優先考慮自鎖式鋼筋套筒：

一個是鋼筋密集、操作空間小的部位，比如梁柱節點、地下室底板、隧道襯砌這些地方。自鎖式鋼筋套筒用扳手就能搞定，不用把笨重的液壓設備搬來搬去，工人操作起來也順手。

第二個是搶工期的項目。自鎖式鋼筋套筒省掉了套絲工序，不用等滾絲機進場，也不用安排專人套絲，直接切斷就能接，速度明顯快一截。

第三個是小工程或者改造加固類項目。這種項目往往不值得專門租一臺套絲機，自鎖式鋼筋套筒不需要大型設備，綜合成本反而更低。

第四個是潮濕環境或者有防火防爆要求的場所。兩種方案都無明火，但自鎖式鋼筋套筒設備更輕便，在狹小潮濕環境里優勢更突出。

下面這些情況，建議優先考慮冷擠壓套筒：

第一個是直徑特別大的鋼筋，比如Φ32、Φ40。冷擠壓套筒對大直徑鋼筋的連接經驗非常成熟，尤其在核電、大型橋梁、重載結構中應用廣泛，抗疲勞性能有長期工程驗證。

第二個是工人技術水平參差不齊的工地。冷擠壓套筒的操作很簡單，擠壓幾道、壓到多少壓力值都有明確指標，工人培訓半天就能上手，容錯率高，質量穩定性受人為因素影響小。

如果項目規模大、部位多，也可以兩個方案搭配使用——標準層用自鎖式鋼筋套筒趕進度，特殊節點用冷擠壓套筒保質量，靈活組合往往綜合效益最好。

四、幾個常見問題，一次性說清楚

問：兩種套筒能互換用嗎？

不能。結構不同、工具不同、工藝不同，完全不通用。選哪一種就要配套用哪一種的套筒和工具，不能混搭。

問：哪個更省錢？

看你怎么算賬。自鎖式鋼筋套筒單價略高，但省了設備租金和套絲人工；冷擠壓套筒套筒本身用料多，單價也不低，還得配上擠壓設備。小工程、工期緊的項目，自鎖式鋼筋套筒綜合成本更低；大批量標準化工程，要具體核算才能下結論。

問：兩種都是一級接頭嗎？

是的。自鎖式鋼筋套筒和冷擠壓套筒在規范操作和嚴格檢驗下，都能達到JGJ107的一級接頭標準，滿足絕大多數結構安全要求。

問：施工前鋼筋端頭要怎么處理？

自鎖式鋼筋套筒要求鋼筋切斷后端面平整、沒有馬蹄形毛刺，清除浮銹和油污就行。冷擠壓套筒更省事，端頭完全不用加工，切好就能套。

參考的行業標準

• JGJ 107-2010《鋼筋機械連接技術規程》

• JG/T 163-2013《鋼筋機械連接用套筒》

• GB/T 1499.2《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》

• GB/T 699《優質碳素結構鋼》

• T/GDJSKB 010-2023《裝配式混凝土結構鋼筋冷擠壓套筒連接技術規程》
