雙螺套套筒到底是什么？一文讀懂“鋼筋不轉、只轉套筒”的連接技術

鋼筋連接是建筑施工中的關鍵環節。在鋼筋籠整體對接、后澆帶、梁柱節點等工況下，鋼筋無法旋轉、無法對頂、徑向存在偏差，傳統連接方式往往束手無策。雙螺套套筒正是為解決這些難題而生的連接產品。

什么是雙螺套鋼筋套筒

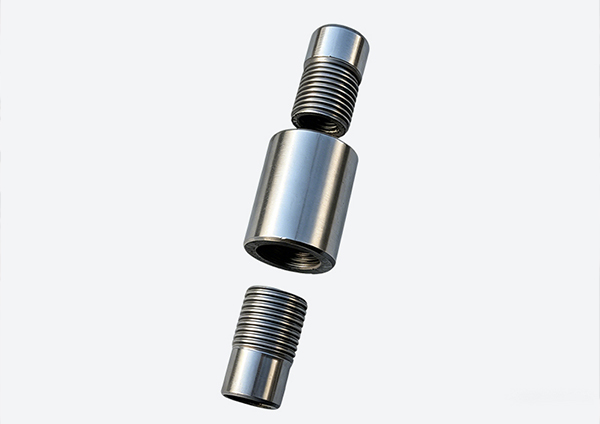

四部分構成。兩個內螺套分別旋入兩根待接鋼筋的端頭絲扣上，外螺套從外側將兩個內螺套旋合在一起，鎖母用于最終的鎖緊固定。

雙螺套套筒的核心特征是“鋼筋不轉、只轉套筒”。整個連接過程中，兩根鋼筋保持靜止不動，僅通過旋轉中間的外螺套即可完成緊固連接。這與傳統直螺紋套筒須旋轉鋼筋的操作方式有本質區別。

為什么需要雙螺套套筒

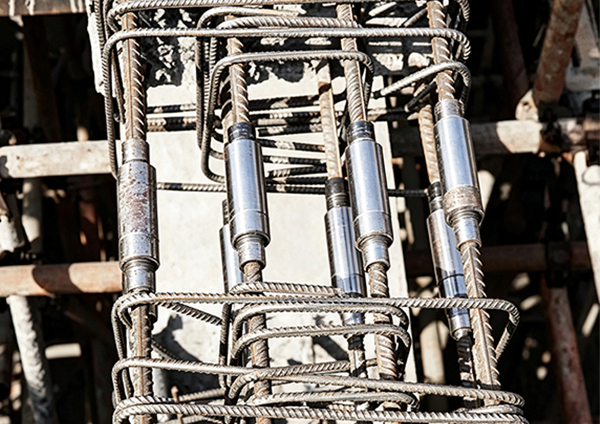

施工現場大量工況下鋼筋無法旋轉。鋼筋籠整體吊裝對接時，整幅鋼筋籠無法轉動；梁柱節點處鋼筋密集，操作空間狹小；后澆帶兩側預留鋼筋已經固定，無法調整位置。這些場景下，雙螺套套筒是可行的機械連接方案之一。

雙螺套套筒對鋼筋位置偏差有很高的寬容度。待接鋼筋即使出現較大的徑向偏離，或者兩端鋼筋中間存在間隙無法對頂，雙螺套套筒仍然可以完成連接并滿足接頭變形性能要求。普通直螺紋套筒在此類工況下往往無法安裝或連接質量不穩定。

雙螺套套筒屬于干式作業，不需要灌漿，不需要焊接，不需要電源和設備。施工現場僅需普通扳手即可完成操作，雨天、夜間均可照常施工，不受天氣和電力條件限制。同時，無明火作業消除了火災隱患，在易燃材料堆放區域或已投入使用的建筑改造工程中優勢明顯。

雙螺套套筒的安裝步驟

第一步，預制安裝內螺套。將兩個內螺套分別手動擰入兩根待接鋼筋的端頭絲扣上，擰至到位即可。

第二步，套入外螺套。將外螺套預先套在其中一根鋼筋的內螺套外側。

第三步，旋轉外螺套完成連接。對齊兩根鋼筋端頭，固定鋼筋不動，使用普通扳手旋轉中間外螺套。隨著外螺套轉動，兩個內螺套被同步拉入外螺套內部，鋼筋端頭逐漸靠攏并鎖緊。

第四步，擰緊鎖母。外螺套旋合到位后，兩端內螺套外露絲扣不超過1扣，擰緊鎖母完成最終固定。

整個安裝過程無需任何電動或液壓工具。以鋼筋籠整體對接為例，16個連接節點、3名鋼筋工僅用時8分鐘即可完成全部連接，效率遠高于焊接或灌漿連接。

雙螺套套筒的應用場景

雙螺套套筒適用于多種施工工況：

• 裝配式混凝土結構。預制柱、預制梁、剪力墻的鋼筋連接，雙螺套套筒可在構件吊裝就位后完成對接，無需預留過長的鋼筋伸出段。

• 地下連續墻和鋼筋籠制作。地連墻鋼筋籠分幅制作、分段吊裝，現場對接時鋼筋無法旋轉，雙螺套套筒是成熟的解決方案。

• 型鋼混凝土組合結構。型鋼梁柱與鋼筋的連接節點中，操作空間受限，雙螺套套筒可在狹小空間內完成鋼筋與型鋼上預設螺紋套筒的連接。

• 橋梁工程。蓋梁、墩身、橋面修復等部位的鋼筋連接，雙螺套套筒可在無電源、無設備的野外環境中高效作業。

雙螺套套筒常見問答

問：雙螺套套筒與直螺紋套筒的核心區別是什么？

答：普通直螺紋套筒連接時需要旋轉鋼筋，在鋼筋無法轉動的工況下無法使用。雙螺套套筒實現了鋼筋不動、僅旋轉外螺套即可完成連接。此外，雙螺套套筒對鋼筋位置偏差的容忍度遠高于直螺紋套筒。

問：雙螺套套筒的絲頭加工有什么要求？

答：鋼筋端頭的絲扣需采用專用滾絲機加工，絲頭必須用通止規檢驗，通規應順利旋入，止規旋入不得超過3扣。

問：雙螺套套筒是否適用于預制構件之間的連接？

答：適用。雙螺套套筒是裝配式建筑中預制柱、預制梁、預制剪力墻鋼筋連接的成熟方案。

問：雙螺套套筒在大直徑鋼筋連接中表現如何？

答：雙螺套套筒覆蓋Φ12～Φ40規格范圍，大直徑連接?時力矩傳遞均勻，鋼筋不轉、只轉套筒的特征在大規格鋼筋上優勢更為明顯。

參考標準

 JGJ 107-2016 鋼筋機械連接技術規程.

JG/T 163-2013 鋼筋機械連接用套筒.

T/CECS 10115-2021 鋼筋機械連接接頭認證通用技術要求.
