冷擠壓套筒擠壓開(kāi)裂怎么辦？材料與施工避坑全攻略

冷擠壓套筒開(kāi)裂是建筑工地上較常見(jiàn)和頭疼的質(zhì)量通病。好好的鋼筋接頭，擠壓完就出現(xiàn)裂紋，輕則返工整改、耽誤工期，重則拉拔試驗(yàn)不合格、直接影響結(jié)構(gòu)安全。很多工地反反復(fù)復(fù)出現(xiàn)同款問(wèn)題，本質(zhì)都是材料沒(méi)選對(duì)、施工細(xì)節(jié)沒(méi)把控好。今天跟大家一次性講透冷擠壓套筒開(kāi)裂的原因、避坑技巧和整改方法，現(xiàn)場(chǎng)施工、驗(yàn)收、監(jiān)理都能用得上。

一、冷擠壓套筒開(kāi)裂有多危險(xiǎn)？

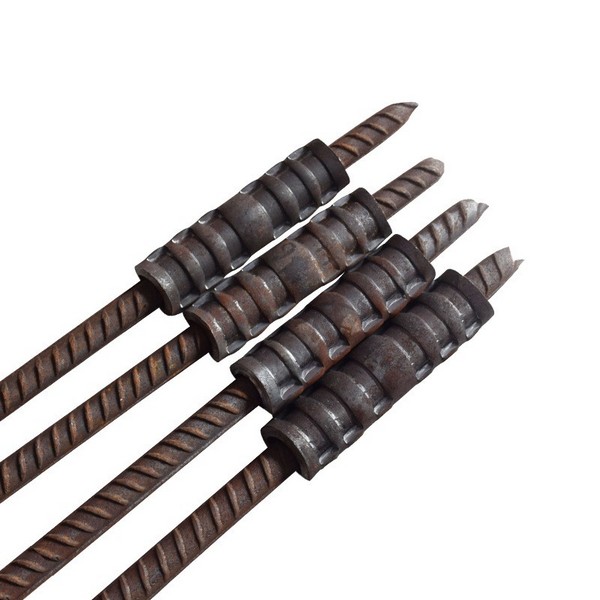

冷擠壓套筒的工作原理很簡(jiǎn)單：通過(guò)液壓擠壓讓套筒緊緊咬住鋼筋，實(shí)現(xiàn)等強(qiáng)連接。但只要擠壓后套筒出現(xiàn)裂紋，不管是細(xì)微環(huán)向細(xì)紋，還是長(zhǎng)條縱向裂縫，這個(gè)接頭就直接廢了。

按照行業(yè)規(guī)范，開(kāi)裂的冷擠壓鋼筋套筒嚴(yán)禁修補(bǔ)、嚴(yán)禁補(bǔ)焊、嚴(yán)禁二次擠壓，只能直接切除重做。很多工人覺(jué)得“細(xì)紋不影響受力”，抱著僥幸心理蒙混過(guò)關(guān)，后期結(jié)構(gòu)受力時(shí)裂紋會(huì)迅速擴(kuò)展，極易出現(xiàn)接頭斷裂，埋下重大安全隱患。

二、冷擠壓套筒為啥會(huì)開(kāi)裂？無(wú)非是材料、施工兩大問(wèn)題

1、原材料問(wèn)題：六成開(kāi)裂都是套筒本身質(zhì)量差

市面上便宜的非標(biāo)冷擠壓套筒，是工地開(kāi)裂的原因之一。國(guó)標(biāo)合格冷擠壓套筒，使用的是用20#退火優(yōu)質(zhì)碳素結(jié)構(gòu)鋼管，塑性好、韌性足，正常擠壓不會(huì)開(kāi)裂。

而很多小作坊的劣質(zhì)套筒，要么用高碳45#鋼、廢鋼加工，鋼材不合適或者太劣質(zhì)，稍微擠壓就會(huì)開(kāi)裂。還有不少套筒偷工減料，壁厚、外徑做負(fù)公差，整體強(qiáng)度不達(dá)標(biāo)，擠壓時(shí)應(yīng)力集中，壓痕位置很容易直接撕裂。

除此之外，劣質(zhì)套筒出廠就帶有砂眼、夾層、微裂紋，肉眼未必能及時(shí)發(fā)現(xiàn)，一經(jīng)擠壓受力，隱藏缺陷就會(huì)徹底暴露，造成開(kāi)裂問(wèn)題。

2、施工問(wèn)題：操作不規(guī)范，好套筒也能擠裂

材料沒(méi)問(wèn)題的情況下，大部分開(kāi)裂都是施工操作馬虎導(dǎo)致的。首先是壓力把控不到位，很多工人憑經(jīng)驗(yàn)干活，隨意加大油壓，設(shè)備長(zhǎng)期不標(biāo)定、壓力表不準(zhǔn)，壓力超標(biāo)就會(huì)把套筒直接擠裂。

其次是模具混用、磨損不更換。不同規(guī)格冷擠壓套筒必須搭配專(zhuān)屬壓模，模具錯(cuò)配、磨損變形，會(huì)造成擠壓受力不均，單側(cè)壓深過(guò)大，直接產(chǎn)生環(huán)向或縱向裂紋。

擠壓順序出錯(cuò)也是高頻問(wèn)題。正確做法是從鋼筋套筒中間向兩端擠壓，如果從兩頭往中間擠，套筒金屬無(wú)法均勻延展，內(nèi)部產(chǎn)生拉應(yīng)力，極易開(kāi)裂。另外鋼筋插偏、偏心擠壓，端頭不平整、有銹蝕油污，少壓、漏壓擠壓道次，都會(huì)引發(fā)套筒開(kāi)裂。

三、材料選材+進(jìn)場(chǎng)驗(yàn)收，從源頭杜絕開(kāi)裂

想要少返工、不開(kāi)裂，第一步就是把好材料關(guān)。采購(gòu)冷擠壓套筒時(shí)，堅(jiān)決不貪低價(jià)，只選20#優(yōu)質(zhì)碳素結(jié)構(gòu)鋼管材質(zhì)，提前索要鋼筋套筒廠家的材質(zhì)報(bào)告和型式檢驗(yàn)報(bào)告。

進(jìn)場(chǎng)驗(yàn)收一定要仔細(xì)，逐批檢查套筒外觀，有毛刺、磕碰、砂眼、裂紋的直接退場(chǎng)；抽樣測(cè)量尺寸，壁厚嚴(yán)禁負(fù)公差，外徑偏差控制在國(guó)標(biāo)范圍內(nèi)。現(xiàn)場(chǎng)也可以簡(jiǎn)單試壓抽檢，同批次試樣擠壓無(wú)開(kāi)裂，才能批量投入使用。

存放也要注意，冷擠壓套筒要墊高防潮，避免淋雨銹蝕，銹坑會(huì)形成應(yīng)力集中點(diǎn)，施工時(shí)極易誘發(fā)開(kāi)裂，同時(shí)不同規(guī)格分區(qū)堆放，避免錯(cuò)拿混用。

四、現(xiàn)場(chǎng)施工規(guī)范操作，徹底避開(kāi)開(kāi)裂坑點(diǎn)

施工前必須做好設(shè)備標(biāo)定，每施工500個(gè)接頭、更換配件后，都要校準(zhǔn)油壓，保證壓力精準(zhǔn)，杜絕超壓施工。壓模必須和套筒規(guī)格匹配，磨損模具及時(shí)更換，施工前先試壓兩組試件，確認(rèn)無(wú)誤再批量作業(yè)。

鋼筋預(yù)處理不能偷懶，須用無(wú)齒鋸下料，杜絕氣割切割，避免端頭硬化；清理鋼筋表面鐵銹、泥漿、油污，做好插入定位標(biāo)記，保證鋼筋完全插到底、不偏心。

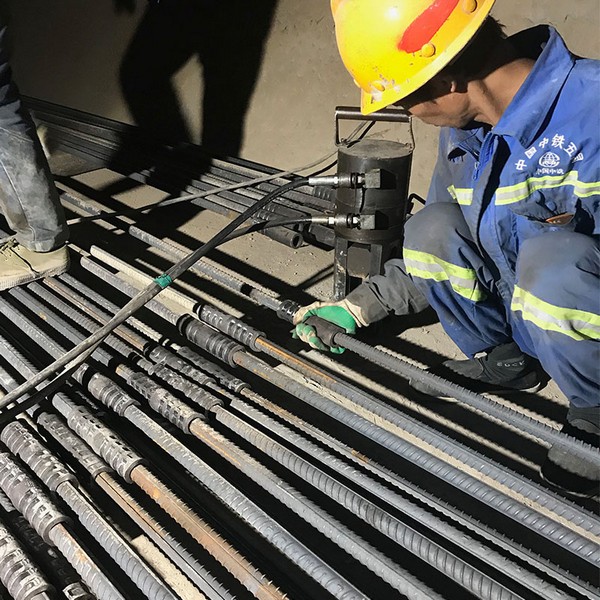

?擠壓作業(yè)嚴(yán)格按標(biāo)準(zhǔn)流程來(lái)：套筒居中對(duì)中、同軸擺放，從中間向兩端逐道擠壓，嚴(yán)控?cái)D壓道次和壓痕深度，擠壓后套筒外徑保留原尺寸的0.8–0.9倍最佳，既保證咬合強(qiáng)度，又不會(huì)擠壓過(guò)度開(kāi)裂。

施工完成后100%自查，只要發(fā)現(xiàn)裂紋、起皮、偏心壓痕，立刻標(biāo)記、切除、返工，絕不留質(zhì)量隱患。

五、開(kāi)裂應(yīng)急處理與質(zhì)量管控

現(xiàn)場(chǎng)發(fā)現(xiàn)冷擠壓鋼筋套筒開(kāi)裂，第一時(shí)間隔離標(biāo)記，禁止隱蔽覆蓋。先溯源排查：批量開(kāi)裂基本是材料不合格，直接整批退場(chǎng)；少量個(gè)別開(kāi)裂，大概率是設(shè)備、操作問(wèn)題，及時(shí)校準(zhǔn)壓力、更換模具、規(guī)范施工。返工接頭單獨(dú)復(fù)檢，留存影像和資料，做好閉環(huán)驗(yàn)收。

日常落實(shí)三級(jí)管控：進(jìn)場(chǎng)核驗(yàn)、過(guò)程巡檢、批次抽檢，每500個(gè)接頭為一批次做拉伸試驗(yàn)，提前排查隱性質(zhì)量問(wèn)題。

冷擠壓套筒開(kāi)裂，根本不是難解決的問(wèn)題，大多是低價(jià)材料、施工偷懶、細(xì)節(jié)把控不到位造成的。嚴(yán)把材料進(jìn)場(chǎng)關(guān)、規(guī)范標(biāo)準(zhǔn)化施工、做好日常巡檢，就能徹底杜絕開(kāi)裂通病，既減少返工成本，又能穩(wěn)穩(wěn)保障工程驗(yàn)收合格與結(jié)構(gòu)安全。

六、參考行業(yè)標(biāo)準(zhǔn)

1、JGJ 107-2016《鋼筋機(jī)械連接技術(shù)規(guī)程》
2、JG/T 163-2013《鋼筋機(jī)械連接用套筒》
3、GB/T 1499.2-2018《熱軋帶肋鋼筋》
4、GB/T 8162《結(jié)構(gòu)用無(wú)縫鋼管》
5、JGJ 108-96《帶肋鋼筋套筒擠壓連接技術(shù)規(guī)程》

七、常見(jiàn)實(shí)操FAQ

Q1：冷擠壓套筒有細(xì)微細(xì)紋，能不能湊合使用？A：不行，規(guī)范明確要求，任何可見(jiàn)裂紋都判定接頭失效，必須切除更換，無(wú)修補(bǔ)價(jià)值。

Q2：把擠壓壓力調(diào)小，就能徹底避免開(kāi)裂嗎？A：不能。壓力過(guò)小會(huì)導(dǎo)致咬合不足、接頭滑移、試驗(yàn)不合格，必須按規(guī)格匹配標(biāo)準(zhǔn)壓力，規(guī)范道次和壓痕尺寸。

Q3：潮濕雨天施工，會(huì)增加開(kāi)裂概率嗎？A：會(huì)。套筒、鋼筋受潮銹蝕后，表面坑點(diǎn)會(huì)形成應(yīng)力集中，施工前必須清理干凈水漬鐵銹，銹蝕嚴(yán)重的套筒禁止使用。
