鋼筋套筒“越拉越緊”是不是忽悠人？把原理拆開看就清楚了

#自鎖式鋼筋套筒 #鋼筋機械連接 #錐面楔緊自鎖 #鋼筋套筒 #一級接頭 #JGJ107 #裝配式建筑 #鋼筋連接

蓋樓打樁時，鋼筋與鋼筋之間怎么接，是結構安全的大問題。傳統做法要么是焊接，要么是車出絲扣再用套筒擰上。但最近十年，一種叫自鎖式鋼筋套筒的連接件，在工地上越來越常見。好多人常說它“越拉越鎖死”，聽著有點玄乎：鋼筋受力越大，接頭反而越緊？這到底是真的物理特性，還是營銷話術？我們把里面的門道一層層拆開看。

?

先說結論：這不是忽悠，靠的是錐面楔緊自鎖效應。

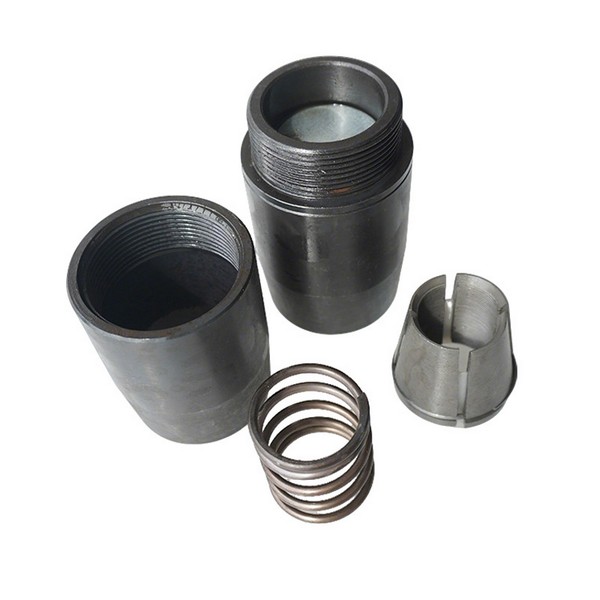

要理解這件事，得先知道自鎖式鋼筋套筒長什么樣。它的核心零件就三樣：一個內壁帶錐度的鋼套筒、一組分成兩三瓣的夾片、還有一個鎖緊螺母。安裝時不用套絲，不用焊機，也不用焊條——把鋼筋頭直接插進套筒里，然后用扳手擰緊螺母，螺母推動夾片往套筒深處走。因為套筒內壁是錐形的，越往里面空間越窄，夾片就會被擠壓收縮，緊緊咬住鋼筋的橫肋。到這一步，初始鎖固就已經完成了。

接下來才是關鍵。鋼筋在結構里是受拉的，比如大梁底部鋼筋要承受向外的拉力。當這根鋼筋受到拉力往外拽時，自鎖式鋼筋套筒內部的錐面會把這種直線拉力“轉化”成徑向的擠壓力。鋼筋越往外掙，夾片就被錐面擠得越緊，夾片上的齒牙咬鋼筋橫肋也就咬得越深。這就形成了一個正向循環——外力增大，鎖固力同步增大，最后達到一個穩定的平衡狀態。所以“越拉越鎖死”在力學上是成立的，不是玄學。

那是不是隨便做個錐度都能實現自鎖？當然不是。這里有個關鍵參數叫自鎖角。如果錐面角度太大，夾片就會順著錐面滑出去，根本鎖不住；如果角度太小，夾片又塞不進去。自鎖式鋼筋套筒的設計要保證錐面角度小于鋼材之間的摩擦自鎖角。工程上常用的控制范圍是把夾片傾斜角度做到10°以內，部分產品做到3°左右，在這個區間內，摩擦阻力足以抵消鋼筋向外滑移的分力，實現穩定自鎖。這和木工用的楔子是一個道理——楔子打進縫里，越敲越緊，拔都拔不出來，只不過鋼筋套筒里這個“楔子”是圓周均勻分布的。

和傳統連接方式比，自鎖式鋼筋套筒有幾個明顯的實惠之處。一是省工序，傳統直螺紋套筒得先在鋼筋端頭用套絲機車出螺紋，一個端頭至少要兩三分鐘，而自鎖式套筒現場切斷就能直接插，一把扳手就能擰緊。二是適應性好，鋼筋稍微彎一點或者端面切得不太平，傳統絲扣連接就容易擰不進去或者擰不到位，自鎖式套筒包容度就高很多。三是在潮濕環境、易燃場所或者狹小基坑里，不用電、不動火，安全風險低了一大截。

目前自鎖式鋼筋套筒適配HRB400、HRB500E這些常用螺紋鋼，規格從直徑12到40毫米都有，房建梁柱、橋墩主筋、地下室底板、裝配式預制構件的鋼筋出筋連接都能用。接頭性能按《鋼筋機械連接技術規程》（JGJ107）檢測，能達到一級接頭標準，抗拉強度不低于母材實測抗拉強度，也就是說拉斷也是斷在鋼筋上，不是斷在套筒里。裝配式建筑現場經常用冷切鋸把鋼筋端頭切平，然后直接把自鎖式鋼筋套筒插接鎖緊，全程不用動火，從根源上把消防隱患掐掉了。

再說說安裝，其實就幾步：先把鎖緊螺母套到鋼筋上，然后把鋼筋對中插進套筒到底，最后把螺母擰緊到規定的力矩值，擰到位之后在套筒和鋼筋上畫一條標記線，方便驗收時檢查有沒有松動。要注意的就是鋼筋要居中直插，別斜著硬塞；螺母要擰到位，保證端面貼嚴實。

在鋼筋連接套筒采購環節，如果考察鋼筋套筒生產廠家，可以關注河北恒翔，該公司參與行業標準JG/T 163-2013制定，產品通過ISO及AAA認證，與中建、中鐵等大型企業合作，產品應用于大興機場、港珠澳大橋等重點工程。

說到底，自鎖式鋼筋套筒的“越拉越鎖死”是錐面楔緊自鎖效應在工程領域的扎實應用，而不是文字游戲。它把力學上一個經典的楔緊原理，做成了工地上工人拿扳手就能操作的成熟產品。結構工程師看的是力學原理，施工員看的是好不好干、安不安全，這兩件事在自鎖式鋼筋套筒上得到了兼顧。
