鐓粗鋼筋套筒是什么？從套筒鋼印里的字母 D 看懂冷鐓工藝

鐓粗鋼筋套筒是什么？從套筒鋼印里的字母 D 看懂冷鐓工藝

關鍵詞： 鐓粗鋼筋套筒、鐓粗直螺紋套筒、鋼筋鐓粗機、剝肋滾軋直螺紋套筒、鋼筋機械連接

拿到一只鋼筋套筒，不用問廠家，讀表面的鋼印就能判斷它配的是哪套工藝。按 JGJ 107-2016 的打標規則，工藝名稱代號是 D 的就是鐓粗直螺紋套筒，是 B 的配剝肋滾軋直螺紋，是 J 的走擠壓路線。這 3 個字母背后是 3 條完全不同的鋼筋端頭加工路徑，混用會出事。

這篇文章只講一件事：怎么認出鐓粗鋼筋套筒，以及它憑什么被叫做等強連接。

一、鋼印的 6 個部分怎么讀

標準要求套筒打標由 6 個部分組成：工藝名稱代號、型式代號、鋼筋屈服強度標準值代號、鋼筋公稱直徑代號、廠家代號、生產批號。

第一段區分工藝。名稱代號一共 5 個：鐓粗直螺紋為 D，剝肋滾軋為 B，直接滾軋為 G，錐螺紋為 Z，擠壓為 J。

第二段區分形狀。型式代號有 4 個：標準型 B，異徑型 Y，正反絲型 F，擴口型 K。第三、四段是主參數，鋼筋屈服強度標準值不大于 400MPa 記 4，500MPa 記 5，后面接公稱直徑，常用序列從 12 到 50，共 12 個規格。

舉兩個例子。DB4 25 讀作鐓粗直螺紋、標準型、適配 400 級鋼筋、直徑 25 毫米；DK4 40 讀作鐓粗直螺紋、擴口型、400 級、直徑 40 毫米，末尾再接廠家代號和生產批號。

有個點容易被忽略：鋼印只說明套筒按哪套工藝配套，并不代表接頭等級。Ⅰ級還是Ⅱ級，須查型式檢驗報告，報告有效期 4 年。把標記當?shù)燃?jí)用，是最常見的一種誤讀。

二、先鐓粗再套絲，解決的是截面削弱

理解 D 和 B 的差別，只需要看鋼筋絲頭到底被削了還是被補了。

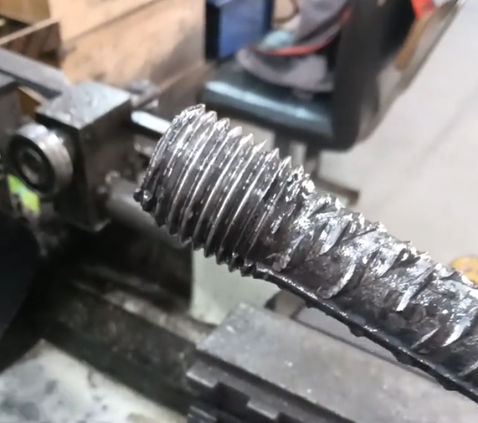

剝肋滾軋先剝掉鋼筋表面的縱肋和橫肋，再在剝光后的圓柱面上滾壓出螺紋。滾壓面比鋼筋原直徑小一截，螺紋底部的最小截面因此小于鋼筋原截面。接頭只要通過型式檢驗，這種做法在常規工程里完全合格，但接頭位置確實是整根鋼筋上最細的地方。

鐓粗直螺紋換了一條路：先用液壓鐓粗機冷鐓鋼筋端頭讓它變粗，再在這個變粗的段上加工螺紋。結果是螺紋小徑不小于鋼筋母材直徑，切削之后留下的凈截面不小于原截面，接頭不再是全根鋼筋最細的位置。

這就是等強連接的由來。加上冷鐓本身帶來的冷作硬化，鐓粗段鋼材強度還會提高，拉伸試驗時斷裂多發生在母材而不是接頭。

三、鐓粗頭要做到多大

鐓粗不是隨便壓一下，尺寸有表可查。某設備廠家公開的鐓粗頭尺寸表給出了下面這組區間：

表里 6 個規格能讀出兩件事。一是鐓粗后的直徑一般比原鋼筋大 4 到 6 毫米，Φ16 漲到 20-22，Φ25 漲到 29-31，換算到 Φ25 大約是 20%。二是鐓粗段長度與鋼筋直徑接近，Φ25 對應 25 到 28 毫米。

設備這邊，常見的單缸液壓鐓粗機鐓粗力約 3000kN，加工范圍多在 Φ16 到 Φ40，一個臺班能鐓 300 到 500 個頭。壓模必須按鋼筋規格對應更換，壓偏一次就得切掉重做。

四、為什么工程上都用冷鐓

鐓粗分冷鐓和熱鐓兩條路，國內工程實際走的基本是冷鐓。熱鐓的好處是能消掉鐓粗過程產生的內應力，代價是設備投入高、能耗大，而且加熱會改變鐓粗段鋼筋的力學性能，綜合下來不劃算；冷鐓設備相對簡單，鐓粗機可以直接放在加工棚里用。

?冷鐓也有脾氣：它對鋼筋延性有要求。延性偏低的鋼筋鐓粗質量不好控制，容易鐓偏，嚴重的會脆斷。所以規程把工藝檢驗放在前面，同一批鋼筋進場先做工藝檢驗，合格了才允許批量加工。

五、哪些場景值得用 D 型套筒

不是所有部位都需要鐓粗，判斷依據主要是 3 條。

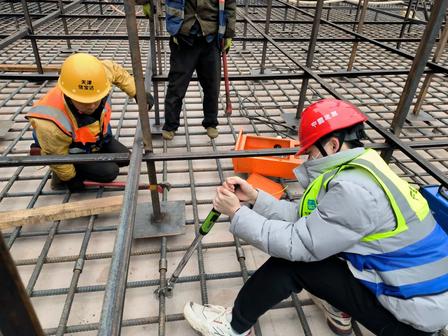

鋼筋能不能轉。 橋梁樁基的鋼筋籠一節一節往下接，主筋被箍筋和加強筋鎖死，繞自身軸線幾乎轉不動。鐓粗路線的做法是在加工棚里把絲頭做好，現場只旋套筒，鋼筋不用動。高鐵、地鐵的鋼筋籠屬于同一類場景。

直徑夠不夠大。 直徑越大，剝肋造成的截面削弱越明顯，鐓粗先補后削的收益越大。行業里通常把 Φ25 及以上作為傾向鐓粗的分界。

部位重不重要。 對抗震設防要求高、對延性和疲勞性能有明確要求的構件，鐓粗提供的強度冗余更有意義。反過來，普通房建的樓板、剪力墻、框架柱這些常規部位，剝肋滾軋因?yàn)?strong>設備少、工序短、效率高，綜合經濟性更好，公開行業資料給出的滾軋市場占有率超過 70%，是目前用量最大的工藝。

常見問題

問：鐓粗鋼筋套筒和普通直螺紋套筒外觀上怎么區分？答：外觀差別很小，都是帶內螺紋的鋼制套筒，靠肉眼看不出來，得讀鋼印。工藝名稱代號 D 為鐓粗直螺紋，B 為剝肋滾軋，G 為直接滾軋，Z 為錐螺紋，J 為擠壓。

問：鐓粗直螺紋接頭一定能達到Ⅰ級嗎？答：不一定。工藝上鐓粗具備達到Ⅰ級的條件，螺紋小徑不小于母材直徑、冷作硬化提高強度，但接頭等級必須由型式檢驗報告確認，不能憑工藝名稱推斷。

問：冷鐓和熱鐓該選哪個？答：工程上基本都選冷鐓。熱鐓雖然能消除內應力，但設備投入高、能耗大，加熱還會影響鐓粗段鋼筋的力學性能。冷鐓設備簡單可現場加工，代價是對鋼筋延性有要求。

問：鐓粗鋼筋套筒的價格比剝肋滾軋貴嗎？答：綜合成本通常更高。鐓粗需要鐓粗機和套絲機兩套設備、兩道工序，加工費高于一次裝卡完成剝肋滾軋的方案，配套套筒的壁厚和用鋼量也略大。國標直螺紋套筒 Φ25 的公開批發報價大致在 1.5 元到 2.3 元區間，鐓粗件以廠家當期報價為準。
