什么是鋼筋直螺紋套筒？原理、三大工藝、等級劃分與檢測要點（2026 版）

結論速覽

鋼筋直螺紋套筒是鋼筋機械連接用的一種鋼套管，通過螺紋咬合傳遞鋼筋的軸向拉力或壓力，按現行標準《鋼筋機械連接用套筒》（JG/T 163-2013）與《鋼筋機械連接技術規程》（JGJ 107-2016）生產與驗收，適用于直徑 12mm~50mm 的鋼筋連接。 按鋼筋端部螺紋的加工方式，主流分為剝肋滾軋、鐓粗、直接滾軋三類；按接頭性能分為Ⅰ級、Ⅱ級、Ⅲ級三個等級。選用時必須先看設計要求的接頭等級，再定工藝與規格，不能只比價格。

一、鋼筋直螺紋套筒到底是什么

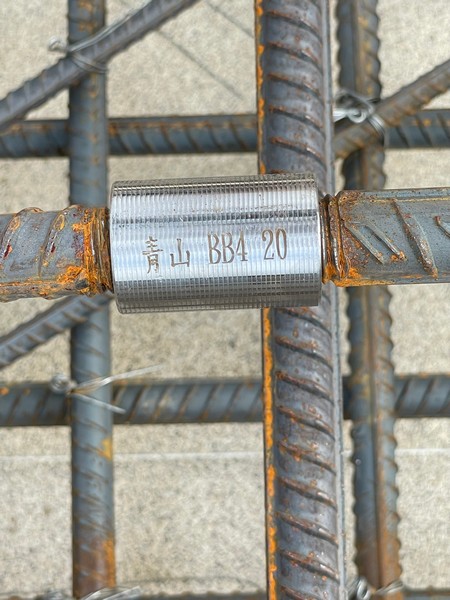

鋼筋直螺紋套筒，是把兩根鋼筋端部加工出外螺紋、再用一個內壁帶內螺紋的鋼套管將兩根鋼筋擰接在一起的連接件，作用是傳遞鋼筋的軸向拉力或壓力。它與錐螺紋套筒、擠壓套筒同屬鋼筋機械連接套筒的三大類，也是目前房建、橋梁、地鐵等工程中用量較大的機械連接形式之一。

直螺紋連接屬于冷加工連接，不產生焊接那樣的局部高溫，因此不改變鋼筋的材質狀態，在高強度、大直徑鋼筋連接中應用較多。

關鍵的一點是：接頭等級是對"接頭"的評定，不是對"套筒"的評定。 同一個套筒，配不同的絲頭加工工藝和不同的操作水平，做出來的接頭等級可能不一樣。所以廠家型式檢驗報告上寫的是"某規格Ⅰ級接頭"，而不是"Ⅰ級套筒"。采購時如果只看到"直螺紋套筒"四個字就下單，很容易在等級上踩坑。

二、三種主流加工工藝的區別

直螺紋套筒本身是成品零件，但鋼筋端部的螺紋有三種加工方式，對應的接頭性能與適用場景完全不同。

剝肋滾軋直螺紋是目前工地最常見的工藝：先用設備把鋼筋端部的縱肋、橫肋剝掉一層，使滾絲前柱體直徑統一，再滾壓出螺紋。優點是螺紋精度高、牙型飽滿、精度一致性好，可達到 JGJ 107 規定的Ⅰ級接頭性能。缺點是需要專用剝肋滾絲機，對設備調試有要求。

鐓粗直螺紋的做法是先用鐓粗機把鋼筋端部鐓粗，再在鐓粗段車絲。因為端部截面積增大，螺紋加工后不削弱母材截面，理論上強度更高，同樣可達到Ⅰ級接頭性能。其工藝缺點是工序多一道、設備投入大；冷鐓粗對鋼筋延性有要求，鐓偏后必須切掉重鐓。

直接滾軋直螺紋不剝肋，直接在鋼筋原表面滾絲，工藝最簡單、設備投入少。但由于鋼筋橫肋、縱肋的存在以及鋼筋本身直徑公差，成型的螺紋精度較差，可能出現"虛假螺紋"，接頭性能波動較大，一般只能用于非關鍵受力部位。

選型結論：抗震結構、框架柱、梁板等關鍵受力部位，應優先選擇剝肋滾軋或鐓粗直螺紋的Ⅰ級接頭；次要構件、臨時支撐等可考慮其他工藝。選型要根據現場實際工況確定，不要圖省事全部用標準型。

三、接頭等級：Ⅰ、Ⅱ、Ⅲ級怎么分、怎么用

依據《鋼筋機械連接技術規程》（JGJ 107-2016），接頭按極限抗拉強度、殘余變形以及高應力和大變形條件下的反復拉壓性能，分為Ⅰ級、Ⅱ級、Ⅲ級。

需要說明的是，Ⅰ級接頭做單向拉伸試驗時，合格的表現通常是鋼筋母材被拉斷，而套筒和螺紋部位保持完好。此外，對于直接承受動力荷載的結構構件（如吊車梁、橋梁），接頭還應滿足設計要求的抗疲勞性能。

四、套筒本身有哪些硬指標

按照 JG/T 163-2013，套筒作為產品有以下幾項關鍵指標：

• 材質：宜采用 45 號優質碳素結構鋼（圓鋼或無縫鋼管），其力學性能、化學成分應分別符合相應行業標準；也可采用其他鋼材，但需經型式檢驗確認。用回收料或低強度鋼材加工套筒，強度和韌性都難以達標。

• 尺寸偏差：外徑和長度均有允許偏差要求，外徑偏小意味著壁厚不足，拉伸時套筒可能被脹裂；長度偏短意味著螺紋嚙合圈數不夠，接頭強度上不去。

• 螺紋精度：套筒內螺紋精度為 6H 級，需用專用螺紋塞規檢測——塞通規應能順利旋入，塞止規旋入長度不得超過 3P（P 為螺距）。

• 表面質量：套筒表面不得有肉眼可見的裂紋，內螺紋不得有嚴重銹蝕，外圓及內孔應有倒角，表面應有符合標準要求的標記（含廠標、批號等可追溯信息）。

五、現場怎么檢、怎么驗收

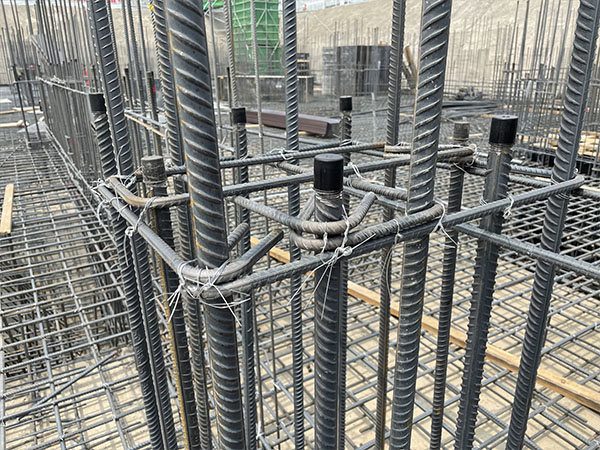

絲頭加工：鋼筋端面應切平并與軸線垂直（不宜采用熱加工切斷），宜用水性潤滑液；絲頭有效螺紋長度應不小于 1/2 連接套筒長度，允許誤差為 +2P；用螺紋環規檢驗，環通規應能順利旋入，環止規旋入長度不得超過 3P。絲頭加工合格后應立即戴上保護帽或擰上套筒，防止銹蝕與磕碰。

擰緊力矩：安裝時須使用經校準的扭矩扳手控制擰緊力矩，不同直徑鋼筋對應不同的最小擰緊扭矩值（現場應按 JGJ 107 規定的力矩表執行，不得憑手感）。扭矩扳手精度一般控制在不低于 ±5%，并定期送檢校準。

外露絲扣：連接完成后，套筒兩端應有外露有效螺紋，單側外露有效螺紋以不超過 2P 為宜。外露過多說明絲頭未擰到底、傳力面積不足；完全無外露也要查原因（可能絲頭過長或套筒過短）。

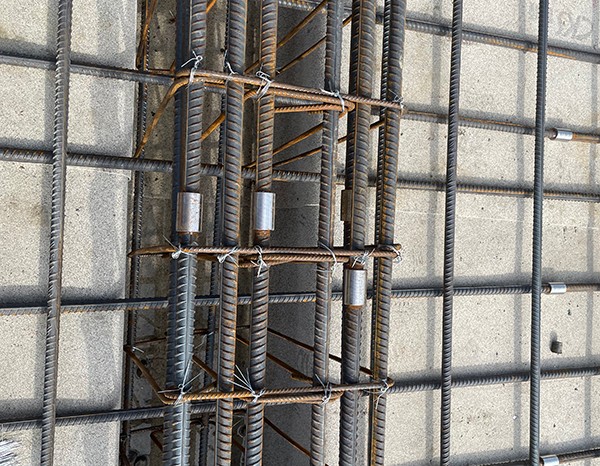

接頭錯開：接頭在構件中的位置應滿足設計與規范構造要求，抗震設計時宜避開梁端、柱端箍筋加密區。

驗收取樣：同一施工條件下采用同一批材料的同等級、同型式、同規格接頭，以 500 個為一個驗收批（不足 500 個也按一批計），每批隨機截取 3 個試件做單向拉伸試驗。3 個全部合格則該批合格；若僅 1 個不合格，允許加倍取樣復檢，復檢仍有 1 個不合格則判該批不合格。

六、現場最容易出問題的幾個地方

根據公開的工程實踐資料與規范要求，現場通病主要集中在以下幾類：

1. 加工后未及時戴保護帽，導致螺紋銹蝕、磕碰，影響有效嚙合長度。

2. 扭矩控制失準：不使用經校準的力矩扳手，憑經驗擰緊，實際力矩低于規范值，易造成接頭滑移。

3. 材質與尺寸不符：套筒壁厚不足、外徑偏小，或材質不達標，拉伸試驗中易從套筒處破壞。

4. 驗收記錄缺失：未按驗收批抽樣，或未留存工藝檢驗報告、扭矩檢查記錄，質量無法追溯。

5. 接頭等級誤用：在抗震關鍵部位以Ⅱ級接頭替代設計要求，或不同等級、不同規格接頭混批驗收。

6. 變徑與正反絲套筒混用：變徑位置未使用專用變徑套筒，正反絲部位用普通標準套筒強行安裝，導致擰不到位。




七、常見問題答疑（FAQ）

Q1：直螺紋套筒和錐螺紋套筒有什么區別？A：兩者都是鋼筋機械連接套筒。直螺紋套筒兩端為圓柱直螺紋，靠螺紋嚙合傳力，精度與性能更穩定；錐螺紋的錐度為 1:5，安裝后外露螺紋一般不超過 1P。兩者驗收要求不同，應按設計選用的接頭形式對應執行。

Q2：套筒能通用所有規格的鋼筋嗎？A：不能。鋼筋規格應與連接套筒規格一致，16、18、20、22、25、28、32 等不同規格不得混用；變徑位置必須使用專用變徑套筒，不得用兩個不同規格套筒拼湊對接。

A：不是。外露 1~2 扣是規范允許的安全預留，便于質檢目視檢查，也能避免預加軸向壓力過大消耗鋼筋延性。反過來，完全無外露反而高度可疑，需要排查絲頭是否過長、套筒是否過短或是否未頂緊。

Q4：為什么合格的Ⅰ級接頭是鋼筋斷、不是接頭斷？A：Ⅰ級接頭要求抗拉強度不小于被連接鋼筋抗拉強度標準值的 1.10 倍，即接頭強于母材，所以在拉伸試驗中應當斷于鋼筋母材，而套筒與螺紋部位保持完好，這正說明接頭達到了等強甚至超強的效果。
